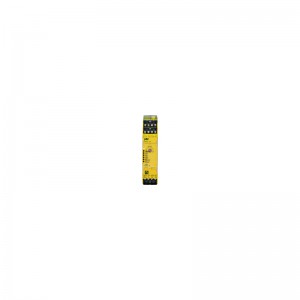

PNOZsigma
安全繼電器（獨立式），輸入：帶/不帶觸點間短路檢測功能的1/2通道 接線，輸出：3 N/O，1 N/C，1 SC，UB = 24 V DC，寬度：22.5 mm，可插拔彈簧夾持端子，監控 急停裝置、安全門、涂層版本。
技術數據
電氣數據
| 供電電壓 (V) |
24 V |
| 電源電壓類型U1 |
DC |
| 功率消耗DC |
2.5 |
輸入
半導體輸出
| 半導體輸出數量 |
1 |
| 利用率類別符合 EN 60947-1 |
DC-12 |
繼電器輸出
| 使用類別AC/DC1標準 |
EN 60947-4-1 |
| AC1安全控制電壓 |
240 |
| AC1安全控制***大電流 |
6 |
| DC1安全控制電壓 |
24 |
| DC1安全控制***大電流 |
6 |
| 使用類別AC15/DC13標準 |
EN 60947-5-1 |
| AC15安全控制電壓 |
230 |
| AC15安全控制***大電流 |
5 |
| DC13安全控制電壓 |
24 |
| 安全觸點：AC，符合UL標準 |
240 V AC G.U. (same polarity) |
| 繼電器觸點材料 |
AgCuNi |
| 繼電器的其他觸點規格 |
+ 0,2 µm Au |
環境數據
| 設備可使用的氣候適宜性標準 |
EN 60068-2-78 |
| 以攝氏度一表示的環境溫度 |
-25 - 55 °C |
| 濕度額定值 |
93 % r.h.40 °C |
| 允許/不允許凝結 |
不允許 |
| EMC 達到標準 ... |
EN 60947-5-1
EN 61000-6-2
EN 61000-6-4
EN 61326-3-1 |
| 振動測試所依據的標準 |
EN 60068-2-6 |
| 應遵守的間隙與爬電距離標準 |
EN 60947-1 |
| 過電壓等級 |
III / II |
| 間隙與爬電距離污染程度規范 |
2 |
| 保護類型，安裝 |
IP54 |
| 保護類型，機殼 |
IP40 |
| 端子保護類型 |
IP20 |
機械數據
| 安裝位置 |
beliebig |
| 殼體材料下部 |
PC |
| 外殼材料前板 |
PC |
| 外殼上面部分材質 |
PC |
| 連接端子 |
Federkraftklemme |
| 端子樣式 |
steckbar |
| 高度尺寸 |
100 |
| 寬度尺寸 |
22.5 |
| 深度尺寸 |
120 |
| 凈重 |
190 |
| 總重 |
200 |
