一、產品簡介及用途：

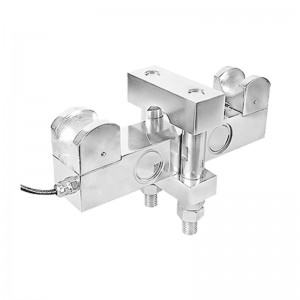

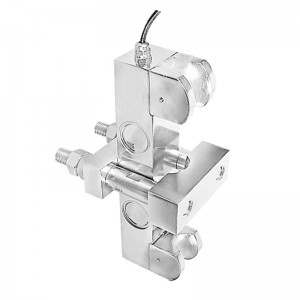

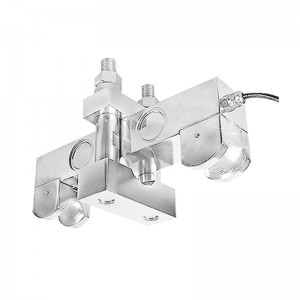

LCZ-401C旁壓式張力傳感器為雙孔剪切梁結構，安裝使用方便、操作簡單、維修容易，專用于測量鋼絲繩的張力。鋼絲繩通過U型螺栓固定在傳感器上，黨鋼絲繩受拉力時，力通過導向輪作用于傳感器上。主要適用于起重、水利、煤礦等行業的超載控制和過程顯示。
二、產品結構與外形尺寸：
| 量程 |
鋼絲繩直徑 |
L |
W |
H |
E |
| 1t |
φ6-φ14 |
160 |
76 |
118 |
45 |
| 2t |
φ10-φ18 |
160 |
76 |
118 |
45 |
| 3~5t |
φ16-φ26 |
160 |
76 |
118 |
45 |
| 8~30t |
φ10-φ36 |
260 |
108 |
172 |
68 |
| 20~50t |
φ30-φ46 |
272 |
124 |
210 |
78 |
傳感器接線示意圖： 傳感器受力圖：
三、產品規格選型
技術指標
| 參 數 |
技術參數 |
參 數 |
技術參數 |
| 量程 |
1t~50t |
輸出電阻 |
350±5Ω |
| 輸出靈敏度 |
1.5±0.05mV/V |
工作溫度范圍 |
-20~+70℃ |
| 非線性 |
±0.1~±0.3%F.S. |
安全過載 |
150%F·S |
| 滯后誤差 |
±0.1%F.S. |
絕緣電阻 |
≥2000MΩ |
| 重復性誤差 |
±0.1%F.S. |
激勵電壓 |
5V~12V |
| 蠕變 |
±0.1%F.S. |
防護等級 |
IP65、IP66 |
| 零點溫度系數 |
±0.1%F.S./10℃ |
材質 |
合金鋼、不銹鋼 |
| 靈敏度溫度系數 |
±0.1%F.S./10℃ |
線纜 |
Φ5x3m |
| 輸入電阻 |
750±30Ω |
|
