一、產品簡介及用途：

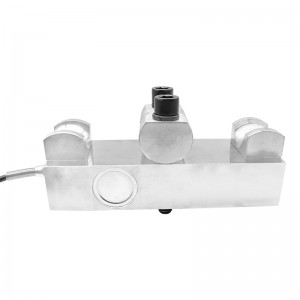

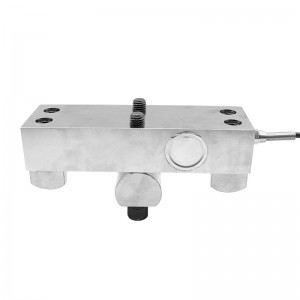

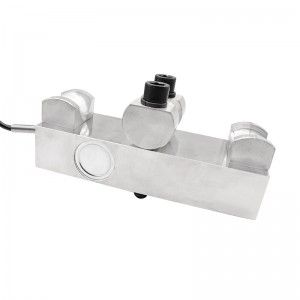

LCZ-401B旁壓式張力傳感器為雙孔剪切梁結構，安裝使用方便，操作簡單，專用于測量鋼絲繩的張力。鋼絲繩通過U型螺栓固定在傳感器上，當鋼絲繩受拉力時，力通過導向輪作用于傳感器上。主要適用于起重、水利、煤礦等行業的超載控制、過程顯示及檢測系統。
二、產品結構與外形尺寸：
| 量程 |
鋼絲繩直徑 |
L |
W |
H |
| 1t~10t |
φ6-φ24 |
180 |
60 |
85~110 |
| 10t~20t |
φ20-φ40 |
200 |
84 |
110~140 |
| 15t~30t |
φ30-φ50 |
220 |
94 |
110~150 |
傳感器接線示意圖： 傳感器受力圖：
三、產品規格選型
技術指標
| 參 數 |
技術參數 |
參 數 |
技術參數 |
| 量程 |
1t~30t |
輸出電阻 |
350±5Ω或700±5Ω |
| 輸出靈敏度 |
2.0±0.05mV/V |
工作溫度范圍 |
-20~+70℃ |
| 非線性 |
±0.3~±0.5%F.S. |
安全過載 |
150%F·S |
| 滯后誤差 |
±0.3%F.S. |
絕緣電阻 |
≥2000MΩ |
| 重復性誤差 |
±0.3%F.S. |
激勵電壓 |
5V~12V |
| 蠕變 |
±0.3%F.S. |
防護等級 |
IP65、IP66 |
| 零點溫度系數 |
±0.1%F.S./10℃ |
材質 |
合金鋼、不銹鋼 |
| 靈敏度溫度系數 |
±0.1%F.S./10℃ |
線纜 |
Φ5x3m |
| 輸入電阻 |
380±30Ω或750±30Ω |
|
