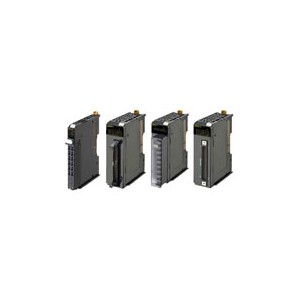

| 單元名稱 | DC輸入單元 | 型號 | NX-ID3417 | |
|---|---|---|---|---|
| 容量 | 4點 | 外部連接端子 | 免螺釘式接線端子塊(12端子) | |
| I/O刷新方式 | 同步I/O刷新或自由運行刷新可選 | |||
| 指示燈 | TS指示燈，輸入指示燈 |
內部I/O共用 | PNP | |
| 額定輸入電壓 | DC12～24V (DC9～28.8V) | |||
| 輸入電流 | 6 mA (DC24V時，典型值)，額定電流 | |||
| 電壓ON/電流ON | DC9V以上/3mA以上 (IOG和各信號間) |
|||
| OFF電壓/OFF電流 | DC2V以下/1mA以下 (IOG和各信號間) |
|||
| ON/OFF響應時間 | 20μs以下/400μs以下 | |||
| 輸入濾波時間 | 無濾波、0.25ms、0.5ms、1ms (出廠設置)、2ms、4ms、8ms、 16ms、32ms、64ms、128ms、256ms |
|||
| 外形尺寸 | 12 (寬) × 100 (高) × 71 (深) | 絕緣方式 | 光電耦合器隔離 | |
| 絕緣電阻 | 封閉式電路間20 MΩ以上 (DC100V時) |
耐電壓 | 封閉式電路間AC510V， 1分鐘(漏電流：5 mA以下) |
|
| I/O電源供應方法 | 從NX總線供電 | I/O電源端子電流容量 | IOV：***大0.1 A/端子， IOG：***大0.1 A/端子 |
|
| NX單元功耗 | 0.50 W以下 | I/O電流消耗 | 無消耗 | |
| 質量 | 65 g以下 | |||
| 電路布局 |  |
|||
| 安裝方向與限制 | 安裝方向：可在6個方向上安裝。 限制：無限制 |
|||
| 端子連接圖 |  |
|||
| 斷線/短路檢測 | 不支持。 | 保護功能 | 不支持。 | |
