一、PLC介紹
可編程邏輯控制器（Programmable Logic Controller，簡稱PLC），一種具有微處理器的數字電子設備，用于自動化控制的數字邏輯控制器，可以將控制指令隨時加載存儲器內存儲與運行�？删幊炭刂破饔蓛�(nèi)部CPU，指令及數據存儲器、輸入輸出單元、電源模塊、數字模擬等單元模塊化組合成。PLC可接收（輸入）及發送（輸出）多種類型的電氣或電子信號，并使用他們來控制或監督幾乎所有種類的機械與電氣系統。
二、產品介紹
S7-300是德國西門子公司生產的可編程序控制器(PLC)系列產品之一。其模塊化結構、易于實現分布式的配置以及性價比高、電磁兼容性強、抗震動沖擊性能好，使其在廣泛的工業控制領域中，成為一種既經濟又切合實際的解決方案。
三、產品特性：
· 針對低性能要求的模塊化中小控制系統
· 可配不同檔次的CPU
· 可選擇不同類型的擴展模塊
· 可以擴展多達32個模塊
· 模塊內集成背板總線
· 網絡連接 - 多點接口 (MPI), -PROFIBUS或-工業以太網
· 通過編程器PG訪問所有的模塊
· 無插槽限制
· 借助于“HWConfig”工具可以進行組態和設置參數
四、產品特點：
· 循環周期短、處理速度高
· 指令集功能強大（包含350多條指令），可用于復雜功能
· 產品設計緊湊，可用于空間有限的場合
· 模塊化結構，設計更加靈活
· 有不同性能檔次的CPU模塊可供選用
· 功能模塊和I/O模塊可選擇
· 有可在露天惡劣條件下使用的模塊類型

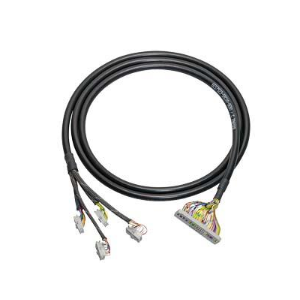

SIEMENS西門子S7-300 系列6ES7923-5BA50-0EB0產品詳解
CONNECTING CABLE S7 UNSHIELDED 0.5M
連接導線，未屏蔽 用于 SIMATIC S7-300/1500 0.14mm2 在前連接器模塊（4x16 極） 與連接模塊（1x50 極）之間 帶 IDC 連接器，L = 0.5 m。
| 目標系統 |
SIMATIC S7-300 / 1500 |
| 應用適宜性 |
數字 I/O 模塊 |
| 產品類型名稱 |
全模塊化接口 |
| 產品名稱 |
預制的圓形電纜 |
| 運行數據 / 標題 |
| 工作電壓 / DC 時 |
|
| ● 額定值 |
24 V |
| ● ***大值 |
60 V |
| 環境溫度 |
|
| ● 運行期間 |
0 ... 60 °C |
| ● 存放期間 |
-30 ... +70 °C |
| 聯合作用的適宜性 |
|
| ● PLC 輸入卡 |
是 |
| ● PLC 輸出卡 |
是 |
| 應用適宜性 |
|
| ● 數字信號傳輸 |
是 |
| ● 模擬信號傳輸 |
否 |
| 產品特點、功能、組件 / 概述 / 標題 |
| 通道數量 |
32 |
| 導線的規格 |
圓形電纜 |
| 導線長度 |
0.5 m |
| 極數 |
50 |
| 導線數量 / 連接導線 |
50 |
| 導線截面 / 額定值 |
0.14 mm² |
| 顏色 / 電纜護套的 |
黑色 |
| 外徑 / 電纜護套的 |
10.3 mm |
| 材料 / 連接導線的電纜護套 |
PVC |
| 插頭型號 |
IDC 連接器 |
| 電氣連接規格 / 外殼上 |
端子板 |
| 極數 / 在***個接口處 |
16; 前連接器模塊側有 4 件 |
| 電氣連接規格 / 現場側 |
端子板 |
| 極數 / 在第二個接口 |
50; 終端模塊側 |
| 資格證明 / cULus 許可 |
否 |
| 參考標示 / 符合 IEC 81346-2:2009 |
WG |
| 凈重 |
0.14 kg |
