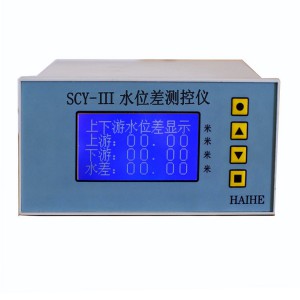

SCY-III水位差儀

高-189-經-5221-理-2605







徐州海河水文設備有限公司



一、 概述

SCY－III 水位差儀是針對水利，水電，水文行業的實際需要而研制的,它是相對獨立同時又有兩路模擬量信號輸出以便組網的智能型水位差的測控裝置。該儀器采用嵌入式微電腦控制技術，功能強大，性能穩定可靠，精度高，抗干擾能力強。

二、 技術參數

1. 可顯示范圍：-9.99--80.00m。

2. 分辨力：1cm。

3. 測量精度：±1cm。

4. 顯示方式：4*8位中文字庫LCD顯示。

5. 與傳感器的連接方式：4芯RVVP電纜。

6. 輸入信號：輸入4-20mA信號。

7. 傳感器與顯示器之間有線距離：大于1km（與電纜規格有關）。

8. 輸出數據遠傳方式（可選）：4~20mA電流環方式(兩路)；485信號。

9. 工作方式：連續工作。

10. 顯示器內單片微機加有Watchdog，以防止運行變亂。

11. 工作環境溫度：-20℃ ~ +70℃，相對濕度：85%（+25℃）。

12. 電源：160VAC~ 260VAC，50Hz。功耗：<5W。

13. 顯示儀尺寸：160×80×100mm

屏裝開孔尺寸：152×76mm

三、 后面板接線特性（顯示器后蓋圖如下圖所示）



上面第一排插座特性，定義參見下表

腳	5-18	19	G	1A-1B	2A-2B	T0	T1
定義	空	空	空	水位計信號輸入	485輸出	上游4-20mA輸出+	下游4-20mA輸出+
腳	T2	G	R0	R1	R2	R3	V+
定義	空	4-20mA輸入-	上游水位計信號輸入	下游水位計信號輸入	空	空	空





下面一排插座特性，定義參見下表

腳	1O、1M、1C	2O、2M、2C	3O、3M、3C	4O、4M、4C	5O、5M、5C	6O、6M、6C
定義	上游上限常開、公共、常閉	上游下限常開、公共、常閉	下游上限常開、公共、常閉	下游下限常開、公共、常閉	壓差常開、公共、常閉	預留
腳	7O、7M、7C	8O、8M、8C		0	L	N
定義	預留	預留		大地	220V~ 輸入	220V~ 輸入
