技術數據

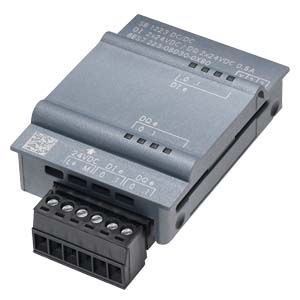

		SIMATIC S7-1200，數字輸入 SB 1221，4DI，24V DC 200kHz， 漏型輸入（M lesend）
一般信息
產品類型標志		SB 1221，DI 4x24 VDC 200 kHz
輸入電流
來自背板總線 DC 5 V，典型值		40 mA
功率損失
功率損失，典型值		1 W
數字輸入
數字輸入端數量		4; 電流供給
● 在組件中		4
輸入電壓
● 輸入電壓類型		DC
● 額定值 (DC)		24 V
● 對于信號“0”		(L+ - 5.0 V DC) ... L+ (1.4 ... 0 mA)
● 對于信號“1”		0 V ...(L+ - 10 V DC (10 ... 2.9 mA))
輸入電流
● 對于信號“0”，***大值（允許的閉路電流）		1.4 mA
● 對于信號 “1”，***小值		2.9 mA
● 對于信號“1”，典型值		7 mA
輸入延遲（輸入電壓為額定值時）
對于標準輸入端
— 可參數化		是的; 0.1 / 0.2 / 0.4 / 0.8 / 1.6 / 3.2 / 6.4 / 10.0 / 12.8 / 20.0 μs；0.05 / 0.1 / 0.2 / 0.4 / 0.8 / 1.6 / 3.2 / 6.4 / 10.0 / 12.8 / 20.0 ms
對于報警輸入端
— 可參數化		是的
用于技術功能
— 可參數化		是的
導線長度
● 屏蔽，***大值		50 m; 屏蔽雙絞線
報警/診斷/狀態信息
診斷顯示 LED
● 用于輸入端狀態		是的
標準、許可、證書
CE 標記		是的
CSA 許可		是的
UL 許可		是的
cULus		是的
FM 許可		是的
RCM（原 C-TICK）		是的
KC 許可		是的
船舶建造許可		是的
環境要求
露天情況下
● ***大落差		0.3 m; 五個，在發貨包裝內
運行中的環境溫度
● ***小值		-20 °C
● ***大值		60 °C
● 水平安裝，***小值		-20 °C
● 水平安裝，***大值		60 °C
● 垂直安裝，***小值		-20 °C
● 垂直安裝，***大值		50 °C
運輸/儲存時的環境溫度
● ***小值		-40 °C
● ***大值		70 °C
氣壓符合 IEC 60068-2-13 標準要求
● 存放/運輸，***小值		660 hPa
● 存放/運輸，***大值		1 080 hPa
相對空氣濕度
● 25 °C 時無冷凝運行，***大值		95 %
機械/材料
外殼材料（正面）
● 塑料		是的
尺寸
寬度		38 mm
高度		62 mm
深度		21 mm
重量
重量，約		35 g
