setra西特270大氣壓力傳感器/變送器   270新.pdf
長用型號：2701100PG1F2B02NNN

2701800MA1F2B02YNN 2701600MA1F2B02YNN 2701600MA1F2B02NNN

2701800MA1F2B10N2N 2701800MA1F2B10NC2 2701800MA1F2B10NNN

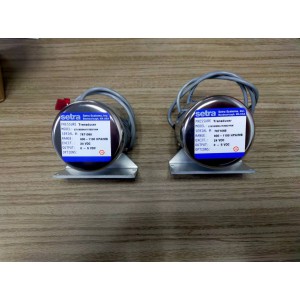

Model270美國SETRA   270大氣壓力傳感器/變送器型是Setra   性能高的模擬傳感器，適合大氣壓、絕壓和表壓測量。長達數十年之久的裝機歷史為其贏得了良好的口碑，至今仍是各類關鍵應用的信賴之選。該產品采用陶瓷材料敏感元件，精度達±0.03%FS，工作溫度范圍寬，性能優于環境檢測市場的許多同類產品，此外，還提供豐富的選項，滿足各類高規格應用需求，使之更易于安裝，數據采集質量更高。

適合嚴苛應用的高精度產品

作為Setra   制造的精度高的模擬傳感器，其精度可達0.03%FS，非常適合精密測量決定應用成敗的關鍵設施。

高性能的陶瓷敏感元件

Model270美國SETRA   270大氣壓力傳感器/變送器型是一種可變電容傳感器，內置由陶瓷材料和玻璃及黃金熔融而成的SETRA   CERAMTM壓力感應元件。這種穩定的材料和設計能實現業內領xian的溫度影響性能和低遲滯，確保在嚴苛應用中可靠運行。與其他不銹鋼產品相比，陶瓷元件性能更好，測量更準確，測試結果更佳。

安裝靈活

270型提供兼容現有應用的多種機械和電氣選項，有助于縮短工程設計時間，從而加快項目進度。

Model270美國SETRA   270大氣壓力傳感器/變送器產品特點

特性
·可選高精度：±0.03% FS
·穩定的陶瓷敏感元件
·重復性 ± 0.01% FS
·出色的長期穩定性： 0.1% FS/ 年
·低功耗
·即刻預熱
·快速響應

■高精度大氣壓測量

■激光波長的氣壓補償

■自動氣象站及氣象觀測系統

■海洋數據浮標和邊遠氣象站

■發動機試驗臺

■高精度壓力傳遞基準

Model270美國SETRA   270大氣壓力傳感器/變送器精度<±0.05%FS

非線性±0.05%FS(終點法)±0.03%FS(佳擬合直線法)

遲滯0.01%FS

非重復性0.01%FS

預熱漂移在恒溫恒壓下,開機20分鐘后漂移<±0.04%FS

長期穩定性<±0.1%FS/6個月,21℃

靜態加速度影響<±0.01%FS/g

分辨率無限,僅受輸出噪聲的限制(0.005%FS)

導熱系數靈敏度<±0.18%FS/100℃(0.1%FS/100℉)

時間常數<10ms(輸入階躍壓力達到90%穩態輸出所需的時間)

溫度影響

Model270的補償范圍-1～49℃(30～120℉)

零點漂移大氣壓范圍<±0.36%FS/100℃(0.2%FS/100℉)

其它范圍<±0.18%FS/100℃(0.1%FS/100℉)

環境參數

工作溫度-18～80℃

存儲溫度-54～120℃

振動2g,5～500HZ

加速度大10g

沖擊50g仍能工作,周期為10ms的半正弦波

電壓輸出

電路4線(+Exc,-Exc,+Out,-Out)

激勵電源22-32VDC,具有誤接線保護

輸出0～5VDC***

絕緣性能在25VDC條件下,所有信號端連到一起與殼體間的絕緣電阻小為100MΩ

輸出阻抗<5Ω

輸出噪聲<200微伏均方根值(0-100HZ)

電流損耗8mA(0.2W)

Model270的物理參數

壓力連接1/8"-27NPT內螺紋

電氣連接0.6米/2英尺多芯電纜

重量(約)0.25Kg(9盎司)

壓力介質與硬陽Ji氧化鋁,氧化鋁陶瓷,黃金,碳氟橡膠相容的非凝結空氣或氣體.
