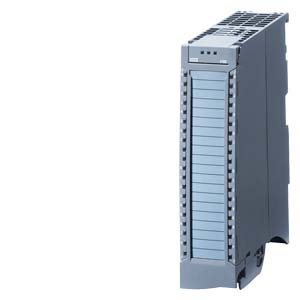

SIPLUS S7-1500 DI 32x24VDC HF 基于 6ES7521-1BL00-0AB0 帶防腐蝕涂層， -40 - +70°C， 數字輸入模塊， 32 條通道，每組 16 條； 輸入延時 0.05 - 20ms 輸入端類型 3(IEC 61131)； 診斷；過程報警 |
| 一般信息 |
| 產品類型標志 |
DI 32x24VDC HF |
| 硬件功能狀態 |
E01 |
| 固件版本 |
V1.0.0 |
| 產品功能 |
| ● I&M 數據 |
是的; I&M0 至 I&M3 |
| ● 時鐘同步模式 |
是的 |
| ● 快速啟動 |
是的; 500 ms |
| 附帶程序包的 |
| ● STEP 7 TIA 端口，可組態 / 已集成，自版本 |
V12 / V12 |
| 電源電壓 |
| 額定值 (DC) |
24 V |
| 允許范圍，下限 (DC) |
19.2 V |
| 允許范圍，上限 (DC) |
28.8 V |
| 反極性保護 |
是的 |
| 輸入電流 |
| 耗用電流，***大值 |
40 mA; 24 V DC 供電時每組 20 mA |
| 功率 |
| 來自背板總線的功率輸出 |
1.1 W |
| 功率損失 |
| 功率損失，典型值 |
4.2 W |
| 數字輸入 |
| 數字輸入端數量 |
32; > +60 °C 可同時控制的輸入端數量，***多 16 個 |
| 源型輸入/漏性輸入 |
P 讀取 |
| 輸入特性符合 IEC 61131，類型 3 |
是的 |
| 輸入電壓 |
| ● 額定值 (DC) |
24 V |
| ● 對于信號“0” |
-30 至 +5 V |
| ● 對于信號“1” |
+11 至 +30V |
| 輸入電流 |
| ● 對于信號“1”，典型值 |
2.5 mA |
| 輸入延遲（輸入電壓為額定值時） |
| 對于標準輸入端 |
| — 可參數化 |
是的; 0.05 / 0.1 / 0.4 / 1.6 / 3.2 / 12.8 / 20 ms |
| — 從“0”到“1”時，***小值 |
0.05 ms |
| — 從“0”到“1”時，***大值 |
20 ms |
| — 從“1”到“0”時，***小值 |
0.05 ms |
| — 從“1”到“0”時，***大值 |
20 ms |
| 對于報警輸入端 |
| — 可參數化 |
是的 |
| 導線長度 |
| ● 屏蔽，***大值 |
1 000 m |
| ● 未屏蔽，***大值 |
600 m |
| 傳感器 |
| 可連接傳感器 |
| ● 雙線傳感器 |
是的 |
| — 允許的閉路電流（雙線傳感器） ***大值 |
1.5 mA |
| 等時模式 |
| 濾波時間和處理時間 (TWE) ***小值 |
80 µs; 濾波時間為 50 μs 時 |
| 總線循環時間 (TDP) ***小值 |
250 µs |
| 報警/診斷/狀態信息 |
| 診斷功能 |
是的 |
| 報警 |
| ● 診斷報警 |
是的 |
| ● 過程報警 |
是的 |
| 診斷 |
| ● 電源電壓監控 |
是的 |
| ● 斷線 |
是的; I < 350 µA |
| ● 短路 |
不 |
| ● 保險絲熔斷 |
不 |
| 診斷顯示 LED |
| ● RUN LED |
是的; 綠色 LED |
| ● ERROR LED |
是的; 紅色 LED |
| ● 電源電壓監控 (PWR-LED) |
是的; 綠色 LED |
| ● 通道狀態顯示 |
是的; 綠色 LED |
| ● 用于通道診斷 |
是的; 紅色 LED |
| ● 用于模塊診斷 |
是的; 紅色 LED |
| 電位隔離 |
| 通道的電勢分離 |
| ● 在通道之間 |
是的 |
| ● 在通道之間，分組點數 |
16 |
| ● 在通道和背板總線之間 |
是的 |
| ● 在通道和電子元件電源電壓之間 |
不 |
| 允許的電位差 |
| 在不同電路之間 |
75 V DC/60 V AC（基本絕緣） |
| 絕緣 |
| 絕緣測試，使用 |
707 V DC（測試類型） |
| 標準、許可、證書 |
| 適用于安全功能 |
不 |
| 環境要求 |
| 運行中的環境溫度 |
| ● 水平安裝，***小值 |
-40 °C; = Tmin（包括冷凝 / 霜） |
| ● 水平安裝，***大值 |
70 °C; = Tmax；> +60 °C 可同時控制的輸入端數量，***多 16 個 |
| ● 垂直安裝，***小值 |
-40 °C; = Tmin |
| ● 垂直安裝，***大值 |
40 °C; = Tmax |
| 參考海平面的運行高度 |
| ● ***大海拔安裝高度 |
5 000 m |
| ● 環境溫度-氣壓-安裝高度 |
1140 hPa ... 795 hPa (-1000 m ... +2000 m) 時的 Tmin ... Tmax // Tmin ... 795 hPa ... 658 hPa (+2000 m ... +3500 m) 時的 (Tmax - 10 K) // Tmin ... 658 hPa ... 540 hPa (+3500 m ... +5000 m) 時的 (Tmax - 20 K) |
| 相對空氣濕度 |
| ● 帶凝露，已通過 IEC 60068-2-38 檢驗，***大值 |
100 %; RH，包括凝露/凍結（在凝露狀態下不得調試） |
| 堅實性 |
| 冷卻劑和潤滑劑 |
| — 對市售冷卻劑和潤滑劑耐用 |
是的; 空氣中有柴油和油滴 |
| 用于地點位置固定的工業設備 |
| — 對生物活性物質具有耐受性，符合 EN 60721-3-3 |
是的; 3B2 級霉菌孢子、真菌孢子、蘑菇孢子（不包括動物群體），3B3 級設備可訂購 |
| — 對化學活性物質具有耐受性，符合 EN 60721-3-3 |
是的; 3C4 級 (RH < 75 %)，包括符合 EN 60068-2-52 的鹽霧（清晰度 3）；* |
| — 對機械活性物質具有耐受性，符合 EN 60721-3-3 |
是的; 3S4 級，包括沙子、粉塵；* |
| 用于船上 / 海上 |
| — 對生物活性物質具有耐受性，符合 EN 60721-3-6 |
是的; 6B2 級霉菌孢子、真菌孢子、蘑菇孢子（不包括動物群體），6B3 級設備可訂購 |
| — 對化學活性物質具有耐受性，符合 EN 60721-3-6 |
是的; 6C3 級 (RH < 75 %)，包括符合 EN 60068-2-52 的鹽霧（清晰度 3）；* |
| — 對機械活性物質具有耐受性，符合 EN 60721-3-6 |
是的; 6S3 級，包括沙子、粉塵；* |
| 可應用于工業過程技術 |
| — 對化學活性物質具有耐受性，符合 EN 60654-4 |
是的; 3 級（三氯乙烯除外） |
| — 環境條件適用于過程系統、測量系統和控制系統，符合 ANSI/ISA-71.04 |
是的; A/B 組 GX 級（三氯乙烯除外；有害氣體濃度允許達到 EN 60721-3-3 標準規定的 3C4 級的極限值）；LC3 級（鹽霧）和 LB3 級（油） |
| 備注 |
| — 有關環境條件分類的說明，符合 EN 60721、EN 60654-4 和 ANSI/ISA-71.04 |
* 運行時，隨附的插頭蓋板必須保留在未占用的接口上！ |
| 保形涂料 |
| ● 對裝配好的電路板涂層，根據 EN 61086 |
是的; 等級 2 可實現高可靠性 |
| ● 抗污染的保護，根據 EN 60664-3 |
是的; 保護類型 1 |
| ● 軍用測試，根據 MIL-I-46058C，修訂版 7 |
是的; 使用期間涂層可能褪色 |
| ● 印刷電路板組件用電氣絕緣化合物的合格性和性能，根據 IPC-CC-830A |
是的; 保形涂料，A 類 |
| 尺寸 |
| 寬度 |
35 mm |
| 高度 |
147 mm |
| 深度 |
129 mm |
| 重量 |
| 重量，約 |
260 g |
