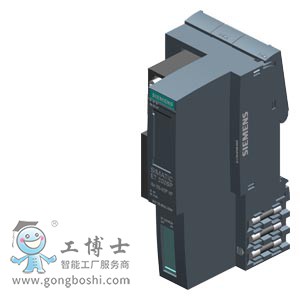

6ES7155-6BA01-0CN0 SIMATIC ET 200SP, PROFIBUS bundle IM, IM 155-6DP HF, max. 32 I/O modules and 16 ET 200AL modules, Multi-hotswap, bundle consists of: Interface module (6ES7155-6BU01-0CN0), Server module (6ES7193-6PA00-0AA0), PROFIBUS connector (6ES7972-0BB70-0XA0)

一般信息
產品類型標志		IM 155-6 DP HF
硬件功能狀態		FS02 以上版本
固件版本		V4.2
產品功能
● I&M 數據		是的; I&M0 至 I&M3
● 運行期間更換模塊（熱插拔）		是的; 多個熱插拔
● 時鐘同步模式		不
附帶程序包的
● STEP 7 TIA 端口，可組態 / 已集成，自版本		V15 SP1
● STEP 7 可組態/ 已集成，自版本		V5.5 SP4 以上，僅至 FW V3.1
● PROFIBUS 版本 GSD 版 / GSD 修訂版以上		各修訂版本 3 和 5 以上的 GSD 文件
配置控制
通過數據組		是的
電源電壓
額定值 (DC)		24 V
允許范圍，下限 (DC)		19.2 V
允許范圍，上限 (DC)		28.8 V
反極性保護		是的
電源和電壓斷路跨接
● 停電/斷電跨接時間		10 ms
輸入電流
耗用電流，***大值		335 mA
接通電流，***大值		1.6 A
I²t		0.038 A²·s
功率損失
功率損失，典型值		1.5 W
地址范圍
每個模塊的地址空間
● 每個模塊的地址空間，***大值		32 byte; 每個輸入端 / 輸出端
每個站點的地址空間
● 每個站點的地址空間，***大值		244 byte; 每個輸入端 / 輸出端
硬件擴展
組件載體
● 可操作 ET 200SP 模塊數量，***大		32
● 可操作 ET 200AL 模塊數量，***大		16
接口
PROFIBUS 接口數量		1
1. 接口
物理接口
● RS 485		是的
● 接口的輸出電流，***大值		90 mA
協議
● PROFIBUS DP 從站		是的
物理接口
RS 485
● 傳輸速率，***大值		12 Mbit/s
協議
開放式 IE 通訊
● TCP/IP		不
PROFIBUS DP
服務
— SYNC 能力		是的
— FREEZE 功能		是的
— DPV0		是的
— DPV1		是的
報警/診斷/狀態信息
狀態顯示		是的
報警		是的
診斷功能		是的
診斷顯示 LED
● RUN LED		是的; 綠色 LED
● ERROR LED		是的; 紅色 LED
● MAINT LED		是的; 黃色 LED
● 電源電壓監控 (PWR-LED)		是的; 綠色 PWR-LED
● DP 連接顯示		是的; 綠色 DP-LED
電位隔離
在背板總線和電子元件之間		不
在 PROFIBUS DP 和所有其他電路之間		是的
在電源和所有其他電路之間		不
允許的電位差
在不同電路之間		安全特低電壓 SELV
絕緣
絕緣測試，使用		707 V DC（測試類型）
環境要求
運行中的環境溫度
● 水平安裝，***小值		-25 °C
● 水平安裝，***大值		60 °C
● 垂直安裝，***小值		-25 °C
● 垂直安裝，***大值		50 °C
參考海平面的運行高度
● ***大海拔安裝高度		5 000 m; 安裝高度 > 2000 m 時受限，參見手冊
連接技術 / 標題
ET 連接
● 通過 BU/BA 發送		是的; + 16 ET 200AL 模塊
尺寸
寬度		50 mm
高度		117 mm
深度		74 mm
重量
重量，約		150 g
