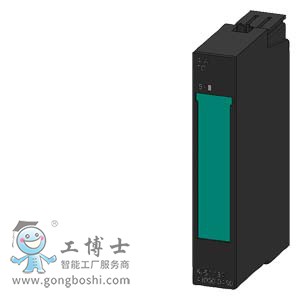

SIMATIC DP，電子模塊 用于 ET 200S，4 AI TC，+/-80mV； 15mm 結構寬度，15 位+符號位 利用 LED 集中報錯（集中報錯）

一般信息

產品功能

● 時鐘同步模式 不

電源電壓

負載電壓 L+

● 額定值 (DC) 24 V; 電源模塊

● 反極性保護 是的

輸入電流

來自負載電壓 L+（空載），***大值 30 mA

來自背板總線 DC 3.3 V，***大值 10 mA

功率損失

功率損失，典型值 0.6 W

地址范圍

每個模塊的地址空間

● 每個模塊的地址空間，***大值 8 byte

模擬輸入

模擬輸入端數量 4

電壓輸入允許的輸入電壓（毀壞限制），***大值 10 V; 持續電壓

循環時間（所有通道），***大值 每個模塊激活的通道數量 x 基本轉換時間

溫度測量的技術單位，可調節 不; 攝氏度

輸入范圍（額定值），電壓

● -80 mV 至 +80 mV 是的

— 輸入電阻（-80 mV 至 +80 mV） 1 M

輸入范圍（額定值），熱電偶

● 類型 B 是的

— 輸入電阻（類型 B） 1 M

● 類型 E 是的

— 輸入電阻（類型 E） 1 M

● 類型 J 是的

— 輸入電阻（類型 J） 1 M

● 類型 K 是的

— 輸入電阻（類型 K） 1 M

● 類型 L 是的

— 輸入電阻（類型 L） 1 M

● 類型 N 是的

— 輸入電阻（類型 N） 1 M

● 類型 R 是的

— 輸入電阻（類型 R） 1 M

● 類型 S 是的

— 輸入電阻（類型 S） 1 M

● 類型 T 是的

— 輸入電阻（類型 T） 1 M

熱電偶 (TC)

溫度補償

— 內部溫度補償 不可能

— 使用補償盒進行的外部溫度補償 是的; 可能，每個通道配備一個外部補償盒

特性線性化

● 可參數化 是的; 類型 B、E、J、K、L、N、R、S、T 符合 IEC 584

導線長度

● 屏蔽，***大值 50 m

輸入端的模擬值構成

測量原理 集成

集成和轉換時間/每通道分辨率

● 帶有過調制的分辨率（包括符號在內的位數），***大值 16 bit; 15 位 + VZ

● 可參數化的集成時間 是的

● 積分時間 (ms) 16,7 / 20 ms

● 對于干擾頻率 f1（單位 Hz）的干擾電壓抑制 50 / 60 Hz

● 轉換時間（每個通道） 65 ms; 55 / 65 ms（激活斷線檢測時附加 20 ms）

測量值濾波

● 可參數化 是的; 使用數字濾波分 4 個等級

● 等級： 無 是的; 1x 循環時間

● 等級：弱 是的; 4x 循環時間

● 等級： 中等 是的; 32x 循環時間

● 等級： 強 是的; 64x 循環時間

傳感器

信號傳感器連接

● 用于電壓測量 是的

誤差/精度

整個溫度范圍內的操作錯誤限制

● 電壓，與輸入范圍有關，(+/-) 0.6 %

基本錯誤限制（25 °C 時的操作錯誤限制）

● 電壓，與輸入范圍有關，(+/-) 0.4 %

報警/診斷/狀態信息

診斷

● 診斷信息可讀 是的

● 斷線 是的; 僅在熱電偶時才能識別斷線

● 累積故障 是的

● 溢出/下溢 是的

診斷顯示 LED

● 累積故障 SF（紅色） 是的

參數

注釋 4 字節

斷線診斷 鎖定/釋放（僅在熱電偶中識別斷線）

累積診斷 鎖定/釋放

溢出/下溢 鎖定/釋放

參考結 無/ RTD

參考結編號 無/ 1 / 2 / 3 / 4 / 5 / 6 / 7 / 8

電位隔離

模擬輸入電位隔離

● 在通道之間 不

● 在通道和背板總線之間 是的

● 在通道和負載電壓 L+ 之間 是的

絕緣

絕緣測試，使用 DC 500 V

尺寸

寬度 15 mm

高度 81 mm

深度 52 mm

重量

重量，約 40 g
