菲尼克斯不間斷電源 - QUINT-UPS/ 1AC/ 1AC/500VA - 2320270
產品描述
120 V AC/230 V AC的UPS模塊輸出純正弦波。對于400 W/500 VA的負載，模塊已集成電源，因此僅需一個儲能模塊即可構成交流UPS系統。
優勢
- 優化緩沖時間并提供對儲能模塊的預診斷功能監視
- 可在全球各地使用
- ***高能效
- 擴展信號輸出和參數化
- 調試簡單

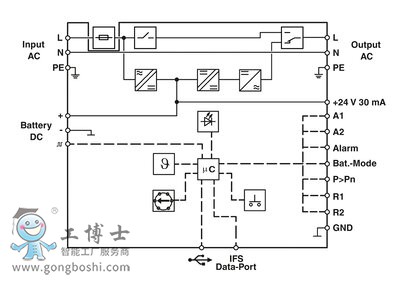

產品圖
尺寸
| 寬度 |
125 mm |
| 高度 |
130 mm |
| 深度 |
125 mm |
| 左側/右側安裝距離 |
5 mm / 5 mm |
| 頂部/底部安裝距離 |
50 mm / 50 mm |
環境條件
| 保護等級 |
IP20 |
| 環境溫度（運行） |
-25 °C ... 70 °C (> 50 °C 衰減: 2.5 %/K) |
| 環境溫度（調試類型測試） |
-40 °C |
| 環境溫度（存放/運輸） |
-40 °C ... 85 °C |
| 允許的***大相對濕度（操作） |
≤ 95 % (25 °C，無冷凝) |
| 氣候等級 |
3K3（符合EN 60721標準） |
輸入數據
| 額定輸入電壓 |
240 V AC |
| |
100 V AC |
| |
120 V AC -20 % / +15 % |
| |
230 V AC -20 % / +15 % |
| |
100 V AC ... 240 V AC |
| 輸入電壓范圍 |
184 V AC ... 264 V AC |
| |
96 V AC ... 138 V AC |
| |
96 V AC ... 264 V AC |
| AC頻率范圍 |
45 Hz ... 65 Hz |
| 緩沖時間 |
1 h (38 Ah) |
| 允許備用熔斷器 |
B16 230 V AC |
| 功率因數（cos phi） |
0.8 |
輸出數據
| 額定輸出電壓 |
120 V AC |
| |
230 V AC |
| 額定輸出電流（IN） |
4.3 A (120 V AC，-25°C ... 50°C) |
| |
2.2 A (230 V AC，-25°C ... 40°C) |
| POWER BOOST (IBoost) |
5.2 A (120 V AC，-25°C ... 40°C) |
| |
2.7 A (230 V AC，-25°C ... 40°C) |
| 衰減 |
> 50 °C ... 70 °C (2.5 % / K) |
| 并連 |
否 |
| 串連 |
否 |
概述
| IQ技術 |
是 |
| 凈重 |
2.2 kg |
| 效率 |
> 98 % (干線操作) |
| |
> 98 % (120 V AC) |
| |
> 86 % (電池操作) |
| MTBF (IEC 61709, SN 29500) |
> 240513 h (40 °C) |
| 保護等級 |
IP20 |
| |
I |
| 外殼材料 |
鋼板，鍍鋅 |
| 安裝位置 |
水平DIN導軌NS35，EN60715 |
| 組裝說明 |
可并排安裝：PN ≥50 %，水平間距5 mm，若有帶點部件，則距離15 mm，垂直間距50 mm
可并排安裝：PN <50 %，水平間距0 mm，頂部垂直距離40 mm，底部垂直距離20 mm |
連接數據，輸出
| 連接方式 |
螺釘連接 |
| 剛性導線***小橫截面 |
1.5 mm² |
| 剛性導線***大橫截面 |
6 mm² |
| 柔性導線***小橫截面 |
1.5 mm² |
| 柔性導線***大橫截面 |
4 mm² |
| ***小導線橫截面AWG |
18 |
| ***大導線橫截面AWG |
10 |
| 剝線長度 |
8 mm |
| 螺紋 |
M4 |
連接數據，輸出
| 連接方式 |
螺釘連接 |
| 剛性導線***小橫截面 |
1.5 mm² |
| 剛性導線***大橫截面 |
6 mm² |
| 柔性導線***小橫截面 |
1.5 mm² |
| 柔性導線***大橫截面 |
4 mm² |
| ***小導線橫截面AWG |
18 |
| ***大導線橫截面AWG |
10 |
| 剝線長度 |
8 mm |
| 螺紋 |
M4 |
信號顯示的連接數據
| 連接方式 |
螺釘連接 |
| 剛性導線***小橫截面 |
0.2 mm² |
| 剛性導線***大橫截面 |
2.5 mm² |
| 柔性導線***小橫截面 |
0.2 mm² |
| 柔性導線***大橫截面 |
2.5 mm² |
| ***小導線橫截面AWG |
24 |
| ***大導線橫截面AWG |
10 |
| 剝線長度 |
8 mm |
| 螺紋 |
M4 |
標準
| 標準不間斷電源系統 |
EN 62040-1 |
| 軌道應用 |
EN 50121-4 |
| 標準標識 |
不間斷電源系統 |
| 標準/規程 |
EN 62040-1 |
電磁兼容數據
| 電磁兼容性 |
符合2014/30/EU電磁兼容指令 |
| 低壓指令 |
符合低電壓指令2014/35/EC |
| 傳導性噪聲排放 |
|
| 靜電放電 |
EN 61000-4-2 |
| 觸點放電 |
8 kV (強度測試4) |
| 空氣放電 |
15 kV (強度測試4) |
| 高頻電磁場 |
EN 61000-4-3 |
| 頻率范圍 |
80 MHz ... 3 GHz |
| 測試場強 |
10 V/m |
| 頻率范圍 |
1 GHz ... 3 GHz |
| 測試場強 |
10 V/m |
| 頻率范圍 |
2 GHz ... 3 GHz |
| 測試場強 |
3 V/m |
| 備注 |
標準 A |
| 電快速瞬變（脈沖串） |
EN 61000-4-4 |
| 輸入 |
2 kV (強度測試3 - 非對稱) |
| 輸出 |
2 kV (強度測試3 - 非對稱) |
| 信號 |
2 kV (強度測試4 - 非對稱) |
| 備注 |
標準 A |
| 電涌電壓負載（電涌） |
EN 61000-4-5 |
| 輸入 |
1 kV (強度測試2 - 對稱) |
| |
2 kV (強度測試3 - 非對稱) |
| 輸出 |
1 kV (強度測試2 - 對稱) |
| |
2 kV (強度測試3 - 非對稱) |
| 備注 |
標準 A |
| 傳導干擾 |
EN 61000-4-6 |
| I/O/S |
非對稱 |
| 頻率范圍 |
0.15 MHz ... 80 MHz |
| 電壓 |
10 V (強度測試 3) |
| 備注 |
標準 A |
| 標準A |
規定限度內的正常操作行為。 |
| 標準B |
可通過設備自我恢復的操作性能臨時性降級。 |
Environmental Product Compliance
| China RoHS |
環保使用期限 = 50 |
| |
更多有害物質的詳情，請參考“下載區”內的“制造商聲明” |
