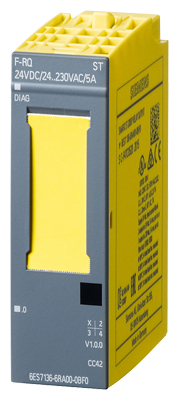

西門子ET 200SP6ES7136-6RA00-0BF
0
| |
一般信息
|
|
|
產品類型標志
|
F-RQ 24 ... 48VDC/24 ... 230VAC/*** ST
|
|
可用的基本單元
|
F0 類基座單元
|
|
模塊特有彩色標牌板的顏色代碼
|
CC42
|
|
產品功能
|
|
● I&M 數據
|
是的; I&M0 至 I&M3
|
|
附帶程序包的
|
|
● STEP 7 TIA 端口，可組態 / 已集成，自版本
● STEP 7 可組態/ 已集成，自版本
● PROFINET 版本 GSD 版 / GSD 修訂版以上
|
V13
|
|
V5.5 SP4 以上
|
|
V2.31
|
|
電源電壓
|
|
額定值 (DC)
|
24 V; 線圈電壓
|
|
允許范圍，下限 (DC)
|
20.4 V
|
|
允許范圍，上限 (DC)
|
28.8 V
|
|
電源符合 NEC Class 2 要求
|
不
|
|
功率
|
|
來自背板總線的功率輸出
|
100 mW
|
|
功率損失
|
|
功率損失，典型值
|
1 W
|
|
地址范圍
|
|
每個模塊的地址空間
|
|
● 輸入端
|
1 byte
|
|
硬件擴展
|
|
自動編碼
● 機械編碼鍵
● 機械編碼鍵的類型
|
是的
|
|
是的
|
|
類型 C
|
|
數字輸出
|
|
數字輸出類型
|
繼電器
|
|
數字輸出端數量
|
1
|
|
感應式關閉電壓的限制
|
否
|
|
控制數字輸入
|
是的
|
|
輸出端的通斷能力
|
|
● 電阻負載時的***大值
● 照明負載時的***大值
|
5 A
|
|
25 W
|
|
開關頻率
|
|
● 電阻負載時的***大值
|
2 Hz
|
|
● 電感負載時的***大值
● 電感負載時（依照 IEC 60947-5-1，DC13），***大
值
● 電感負載時（依照 IEC 60947-5-1，AC15），***大
值
|
0.1 Hz; 參見手冊中的數據
|
|
0.1 Hz
|
|
2 Hz
|
|
輸出端的總電流（每個模塊）
|
|
水平安裝位置
|
|
— ***高可達 40 ℃，***大值
— ***高可達 50 ℃，***大值
— ***高可達 60 ℃，***大值
|
5 A; 注意手冊中的降級說明
|
|
4 A; 注意手冊中的降級說明
|
|
3 A; 注意手冊中的降級說明
|
|
垂直安裝位置
|
|
— ***高可達 50 ℃，***大值
|
3 A; 注意手冊中的降級說明
|
|
繼電器輸出端
|
|
● 繼電器輸出端數量
● 繼電器線圈 L+ (DC) 的電源電壓
● 繼電器的耗用電流（所有繼電器的線圈電流），***大值
● 繼電器輸出端的外部保險絲
● 獲得 UL 508 許可的繼電器
|
1; 2 個常開觸頭
|
|
24 V
|
|
70 mA
|
|
是；6 A，參見手冊中的數據
|
|
是的; 先導負荷 B300，R300
|
|
觸點的通斷能力
|
|
— 電感負載時的***大值
— 電阻負載時的***大值
— 連續熱電流，***大值
— 操作電流，***小值
— 超過 300mA 后的操作電流，***小值
— 超過 300mA 后的操作電流，***大值
— 開關額定電壓 (DC)
— 開關額定電壓 (AC)
|
參見手冊中的附加說明
|
|
參見手冊中的附加說明
|
|
5 A
|
|
1 mA
|
|
10 mA
|
|
5 A
|
|
24 V
|
|
230 V
|
|
導線長度
|
|
● 屏蔽，***大值
● 未屏蔽，***大值
● 控制線路（輸入端），***大值
|
500 m; 適用于負載觸點
|
|
300 m; 適用于負載觸點
|
|
10 m
|
|
報警/診斷/狀態信息
|
|
診斷功能
|
是的
|
|
診斷顯示 LED
|
|
● RUN LED
● 通道狀態顯示
|
是的; 綠色 / 紅色 DIAG-LED
|
|
是的; 綠色 LED
|
|
電位隔離
|
|
通道的電勢分離
|
|
● 在通道之間
● 在通道和背板總線之間
● 在通道和電子元件電源電壓之間
|
是的; 僅限 SELV / PELV
|
|
是的
|
|
是的
|
|
允許的電位差
|
|
在通道與背板總線/電源電壓之間
|
AC 250 V（強化絕緣）
|
|
絕緣
|
|
絕緣測試，使用
|
2545 V DC/2 s（例行測試）
|
|
過壓類別
|
III
|
|
使用如下設備檢測
|
|
● 在通道與背板總線/電源電壓之間
● 在背板總線和電源電壓之間
|
DC 2545 V 2 s（例行測試），沖擊電壓試驗 DC 7200 V / 5 個正脈沖和
5 個負脈沖（型式試驗）
|
|
707 V DC（測試類型）
|
|
標準、許可、證書
|
|
適用于安全功能
|
是的
|
|
安全運行中可達到的***大安全等級
|
|
● 性能等級符合 ISO 13849-1
● 類別符合 ISO 13849-1
|
PLe
|
|
4
|
|
● SIL 按照 IEC 61508
|
SIL 3
|
|
故障概率（使用時間為 20 年，維修時間為 100 小時）
|
|
— Low demand mode：平均失效概率 (PFDavg)
符合 SIL2
— Low demand mode：平均失效概率 (PFDavg)
符合 SIL3
— High demand/continous mode：每小時故障概率 (PFH) 符 合 SIL2
— High demand/continous mode：每小時故障概率 (PFH) 符 合 SIL3
|
< 1.00E-04，功能測試一年一次
|
|
< 1.00E-05，功能測試一月一次
|
|
< 1.00E-08 1/h，功能測試一年一次
|
|
< 6.00E-09 1/h，功能測試一月一次
|
|
環境要求
|
|
運行中的環境溫度
|
|
● 水平安裝，***小值
● 水平安裝，***大值
● 垂直安裝，***小值
● 垂直安裝，***大值
|
0 °C
|
|
60 °C
|
|
0 °C
|
|
50 °C
|
|
尺寸
|
|
寬度
|
20 mm
|
|
高度
|
73 mm
|
|
深度
|
58 mm
|
|
重量
|
|
重量，約
|
56 g
|
西門子ET 200SP6ES7136-6RA00-0BF0
