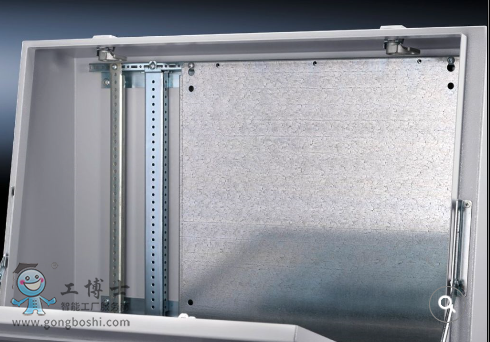

威圖機柜Rittal分裝板，可懸置和定位 用于 TP、TS、SE
產品型號 6730.310
裝入內部擴裝系統軌的琴式控制臺上部和中部。
產品描述:
用于簡單安裝在預安裝的固定螺釘上。
材料:
鋼板
表面:
鍍鋅
供貨范圍:
包括安裝固定件
安裝可能性:
系統母線上的琴式控制臺的上面部分和中間部分用于內部擴裝
琴式控制臺下面部分側面安裝在深度安裝的沖孔型材或安裝軌梁上
其它控制機柜安裝在帶有 25 mm 安裝孔陣分布間隔的安裝軌上
說明:
可通過側面螺釘固定進行并柜
分裝板的***大安裝寬度 = 琴式控制臺寬度減去 100 mm
在 TP 中需另行使用 CM、TP 內部安裝導軌
尺寸:
寬度: 200 mm
高度: 437 mm
適用于:
箱體類型: TP
TS
VX SE
重量/包裝:
2.04 kg
包裝單元:
1 件
