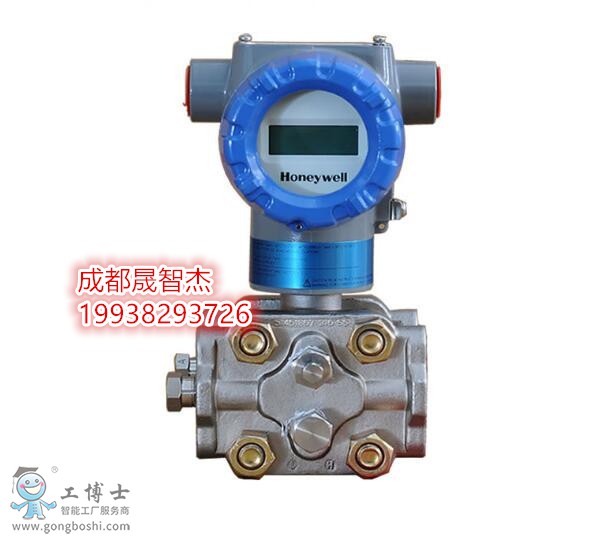

一、產品介紹

作為 SmartLine ® 產品系列的成員，STD700 是一種采用*傳感器技術的高性能差壓變送器。STD700 通過將差壓與傳感器芯片上的靜壓和溫度補償相結合，可在大范圍內的靜壓和溫度下提供極高的測量***度和穩定性。SmartLine 經過了充分測試，符合 Experion ® PKS 標準，可提供高水平的兼容性保證和集成能力。SmartLine 產品可以輕松滿足壓力測量應用的苛刻的要求。

二、技術參數

量程范圍：-0.1-0.1~21MPa；

允許的大工作壓力：31.5MPa；

測量精度：0.065%；

信號輸出：兩線制、4 至 20 mA，HART 7 協議；

穩定性：0.025%滿量程，保持5年；

量程比：100:1；

相應時間：100ms；

溫度補償：自動溫度補償；

膜片材質：316LSS，Hastelloy ® C-276  ，Monel ® 400 ，鉭；

連接方式：1/4”- NPT 或 1/2”-NPT( 滿足 DIN 要求 )。

三、產品特征

校準量程的精度達到 0.065 %

穩定性：0.025% 滿量程，保持 5 年

自動靜壓和溫度補償

量程比 100 : 1

響應時間快達 100ms

易于使用和直觀的顯示功能

外部零位、量程和組態功能

完善的自診斷功能

基于 ANSI/NFPA 70-202 和 ANSI/ISA 12.27.0 集成雙重

密封設計，可確保高安全性

耐靜壓能力：31.5MPa

標準配置完全符合 SIL2/3 要求

產品型號如下：

STD720-E2AC4AS-1-0-BH0-11S-A-10A0-00-0000

STD720-E2AC4AS-1-A-AH0-11S-A-00A0-00-0000

STD725-E1AC4AS-1-G-AHS-11S-A-00A0-00-0000

STD725-E1AC4AS-1-0-AHS-11S-A-00A0-00-0000

STD725-E1AC1AS-1-0-AHS-11S-A-00A0-00-0000

STD735-E1AC4AS-1-G-AHS-11S-A-00A0-00-0000

STG73S-E1G000-1-G-AHS-11S-A-00A0-00-0000

STD775-E1AC4AS-1-0-BH0-11S-A-00A0-00-0000

STD775-E1AC4AS-1-G-AHS-11S-A-00A0-00-0000

STD810-E1AC4AS-1-0-AH0-11S-A-00A0-00-0000

STD810-E1AC4AS-1-A-AHB-11S-A-00A0-00-0000

STD810-E1AC4AS-1-A-AHC-11S-A-10A0-00-0000

STD810-E1AC4AS-1-C-AH0-11S-A-00A0-00-0000

STD820-E1AC4AS-1-0-AHB-11S-A-00A0-00-0000

STD820-E1AC4AS-1-A-AH0-11S-A-00A0-00-0000

STR73D-21CC3B0-(YYY)AA11A0-A-AHB-11S-A-10A0-00-0000

STR735D-21CC1D0-(YYY)AA11A0-0-AHS-11S-A-10A0-00-0000
