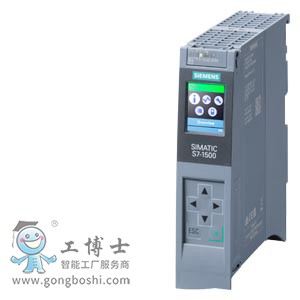

西門子 6ES7513-1AL02-0AB0 S7-1500, CPU 1513-1 PN
| 一般信息 |
| 產品類型標志 |
CPU 1513-1 PN |
| 硬件功能狀態(tài) |
FS03 |
| 固件版本 |
V2.9 |
| 產品功能 |
| ● I&M 數據 |
是的; I&M0 至 I&M3 |
| ● 時鐘同步模式 |
是的; 分布式和集中式；帶***小組織塊，6 個 500 µs 循環(huán)（分布式）和 1 ms（集中式） |
| 附帶程序包的 |
| ● STEP 7 TIA 端口，可組態(tài) / 已集成，自版本 |
V17（固件 V2.9）/ V15（固件 V2.5）及以上版本；通過較舊版本的 TIA 博途可配置為 6ES7513-1AL01-0AB0 |
| 配置控制 |
| 通過數據組 |
是的 |
| 顯示 |
| 屏幕對角線 [cm] |
3.45 cm |
| 操作元件 |
| 按鍵數量 |
8 |
| 運行模式按鍵 |
2 |
| 電源電壓 |
| 電源的電壓類型 |
DC |
| 額定值 (DC) |
24 V |
| 允許范圍，下限 (DC) |
19.2 V |
| 允許范圍，上限 (DC) |
28.8 V |
| 反極性保護 |
是的 |
| 電源和電壓斷路跨接 |
| ● 停電/斷電跨接時間 |
5 ms |
| ● 重復率，***小值 |
1/s |
| 輸入電流 |
| 耗用電流（額定值） |
0.7 A |
| 耗用電流，***大值 |
0.95 A |
| 接通電流，***大值 |
1.9 A; 額定值 |
| I²t |
0.02 A²·s |
| 功率 |
| 背板總線上的饋電功率 |
10 W |
| 來自背板總線的功耗（達到均衡） |
5.5 W |
| 功率損失 |
| 功率損失，典型值 |
5.7 W |
| 存儲器 |
| SIMATIC 存儲卡插槽數量 |
1 |
| 需要 SIMATIC 存儲卡 |
是的 |
| 工作存儲器 |
| ● 集成（用于程序） |
300 kbyte |
| ● 集成（用于數據） |
1.5 Mbyte |
| 裝載存儲器 |
| ● 插拔式（SIMATIC 存儲卡），***大值 |
32 Gbyte |
| 緩沖 |
| ● 免維護 |
是的 |
| CPU-處理時間 |
| 對于位運算，典型值 |
40 ns |
| 對于字運算，典型值 |
48 ns |
| 對于定點運算，典型值 |
64 ns |
| 對于浮點運算，典型值 |
256 ns |
| CPU-組件 |
| 元素數量（總數） |
4 000; 程序塊 (OB、FB、FC、DB) 和 UDT |
