Magnetrol 麥格納丘 B40外浮筒式液位開關是專為高壓
B40外浮筒式液位開關是專為高壓，高溫工況（如鍋爐）而設計和制造的浮子驅動控制單元。它具有耐用的工業級或ASME B31.1結構。

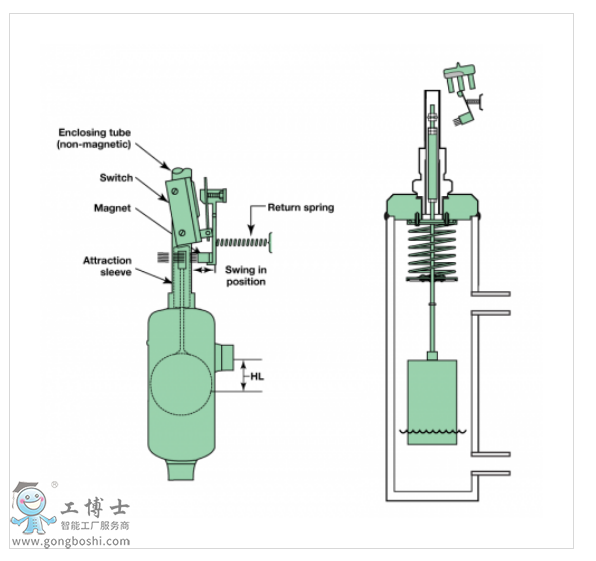

工作原理：外筒式液位開關
轉軸式開關驅動裝置上會附屬安裝一個***性磁鐵。當浮子/浮筒跟隨液體的上升而對應上升時，相應的套筒會移動到磁鐵的范圍內，并使得磁鐵吸附在非磁性的保護管外，開關隨之動作。保護管在開關和工藝介質之間提供了一個相對穩定的壓力容器。當液位下降時，浮子/浮筒會使開關停止動作。
當配重的浮球跟隨液位變化時，磁性套筒進入或離開開關磁鐵的磁場，從而引起開關動作。一個非磁性的隔離套筒將工藝液體和開關組件隔開。

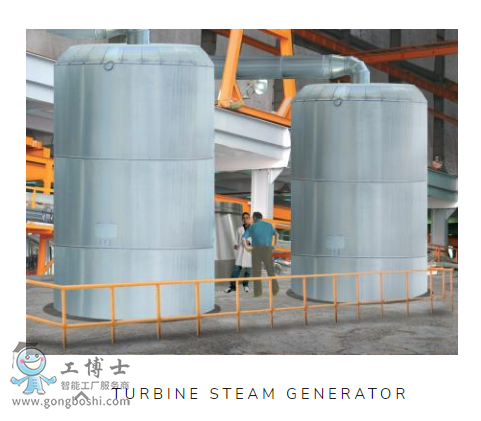

應用：汽輪機蒸汽發生器
PWR（壓水堆）中循環的主冷卻劑在極高的壓力下加熱，以防止沸騰。 被加熱的冷卻劑進入兩個或更多個稱為蒸汽發生器（SG）的鍋爐，并且在一個傳熱過程中使二級回路冷卻劑沸騰，而不會將流體混合在一起。 冷卻劑由此變成驅動汽輪發電機的蒸汽。
挑戰
30％的壓水堆緊急停機是由蒸汽發生器液位控制問題引起的。液位控制可以在所有運行工況下維持給水到蒸汽的流量平衡。 高 - 高水位可以使汽輪機跳閘。 異常低的水位可以啟動緊急給水或反應堆停堆。 測量精度受到稱為“收縮和膨脹”的熱逆效應以及靜壓效應的挑戰。
