Fisher ACE95 型蒸汽儲罐氣封閥--艾默生fisher閥門

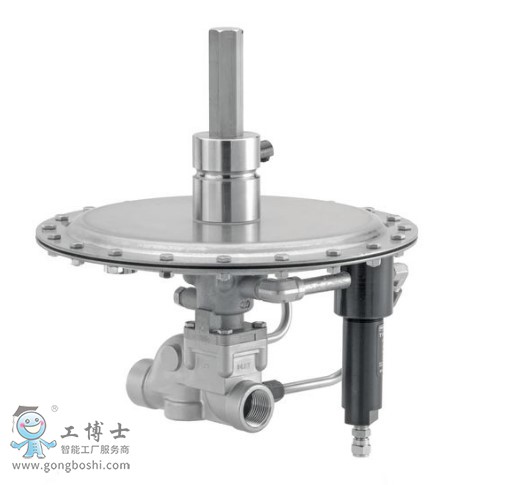

ACE95 型為指揮器作用式蒸汽儲罐氣封閥，用于在低壓密封系統中***控制壓力。 該裝置采用不銹鋼制造，由面積極大的閥膜執行器致動，可通過單個調節螺栓準確控制氣封壓力。
CAD 圖紙和模型：單擊這里特點
完全平衡和無摩擦型指揮器設計降低入口壓力靈敏度
可選吹掃器（轉子流量計）
可選單列歧管 （SAM）
可選擇角閥或直通式閥體
自給式
高靈敏度
提供真空設置
可選不銹鋼材料結構
規格
閥體尺寸 角閥體：NPS 3/4 或 1 / DN 20 或 25
直通式閥體：NPS 3/4 或 1 / DN 20 或 25 或 NPS 1 x 2 / DN25 x 50
端部連接方式 NPT、CL150 RF、CL300 RF、PN16/25/40、衛生型法蘭
***大入口壓力 200 psig / 13.8 bar
出口壓力范圍 -5 in. w.c. 至 1.5 psig / -12 至 0.10 bar
取壓方式 外取壓
溫度適用范圍 NBR：-20 至 180°F / -29 至 82°C
FKM：0 至 212°F / -18 至 100°C
EPDM：-20 至 212°F / -29 至 100°C
FFKM：-20 至 212°F / -29 至 100°C
大致重量（含所有附件） 40 lbs / 18 kg
其他技術數據 如需其他技術信息，請聯系本地銷售辦事處或參考技術文檔。
