山武Azbil 壓力平衡套筒式調節閥 型號HCB 口口口產品說明書
概述
型號HCB壓力平衡型套筒調節閥用于重負荷工況。閥體結構緊湊，具有S形流體通道，壓力損失小，閥腔內設有導流翼，可調節套筒周圍的湍流，具有流通能力強、可調范圍廣、流量特性精度高等特性。
閥芯結構為壓力平衡型，可用較小的驅動力控制高差壓流體。執行機構采用簡單化、小型化的多彈簧薄膜式，結構緊湊、輸出力大。
型號HCB調節閥具有良好的動態穩定性、低噪音、抗氣蝕性、耐閃蒸性等特點，廣泛應用于高溫、低溫、高壓或高壓差工藝管線的控制。
該調節閥符合功能安全標準（IEC61508)。

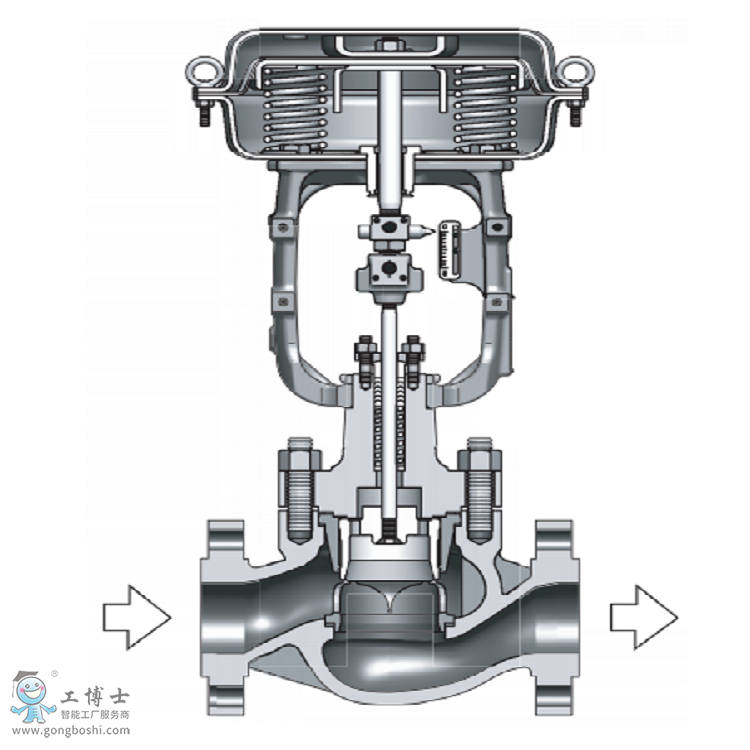

產品圖片
規格
閥體類型
直通型鑄造球形閥體
公稱口徑
11/%、2、21/%2、3、4、6、8英寸額定壓力
.JIS 10K、16K、20K、30K、40K·ANSI等級150、300、600
· HG 20592 PN 10bar、16bar、25bar、40bar.63bar
·JB 79-1 PN 1.6MPa、2.5MPa、4.OMPa
閥蓋
·普通型(-17至+230℃)
·伸長1型(-45至-17℃和+230至+550°℃)·波紋管型
(關于工作溫度范圍和壓力范圍)注)工作溫度范圍不得超過各種材料的允許溫度范圍。
壓蓋型式螺栓壓緊式填料Ⅰ潤滑油·無潤滑油:
V型PTFE或者PTFE編織填料。·有潤滑油:
石墨填料。
注)PTFE:聚四氟乙烯墊圈
類型
鋸齒型，螺旋型（整體式套筒)鋸齒型（分體式套筒)
材質
不銹鋼(SUS316、suS316L)
