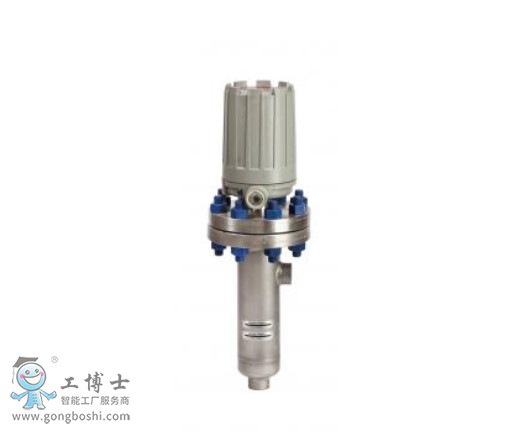

法蘭式外浮筒液位開關

法蘭式外浮筒液位開關是完全獨立的單元，設計用于通過螺紋，承插焊接或法蘭管連接方式安裝到罐體或容器上。在石油煉制，石油化工生產和電力市場等數百個工業應用中，這些開關已經通過其可靠和重復的服務證明了它們的價值。



External cage side-bottom side

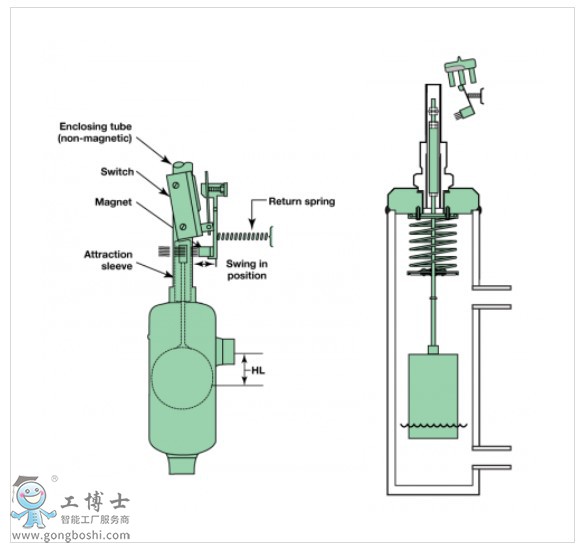

過程液體的浮力讓浮球浮于液體表面。浮球隨液位變化而移動，該運動使磁性套筒進入在開關磁鐵的磁場中，將磁鐵拉向套筒并引起開關動作。‘


技術



外筒式液位開關



轉軸式開關驅動裝置上會附屬安裝一個***性磁鐵。當浮子/浮筒跟隨液體的上升而對應上升時，相應的套筒會移動到磁鐵的范圍內，并使得磁鐵吸附在非磁性的保護管外，開關隨之動作。保護管在開關和工藝介質之間提供了一個相對穩定的壓力容器。當液位下降時，浮子/浮筒會使開關停止動作。



碳鋼浮球外筒



不銹鋼浮球與連桿



工作壓力***高到62 bar （900 psig）



過程溫度***高到+538? C （+1000? F）



比重***低到0.34



通過頂裝法蘭可以進入外筒內部



單點或多點開關組件



1", 1 1/2"或 2"的儲罐過程連接可以選擇NPT, 承插焊，法蘭連接側側或法蘭連接側底結構選項



干觸點， 氣密式或氣動開關組件



開關外殼可選



界面液位



根據要求定制結構材質



定制液位與安裝尺寸



放空與排污接口



高溫隔熱



可承受極端溫度
