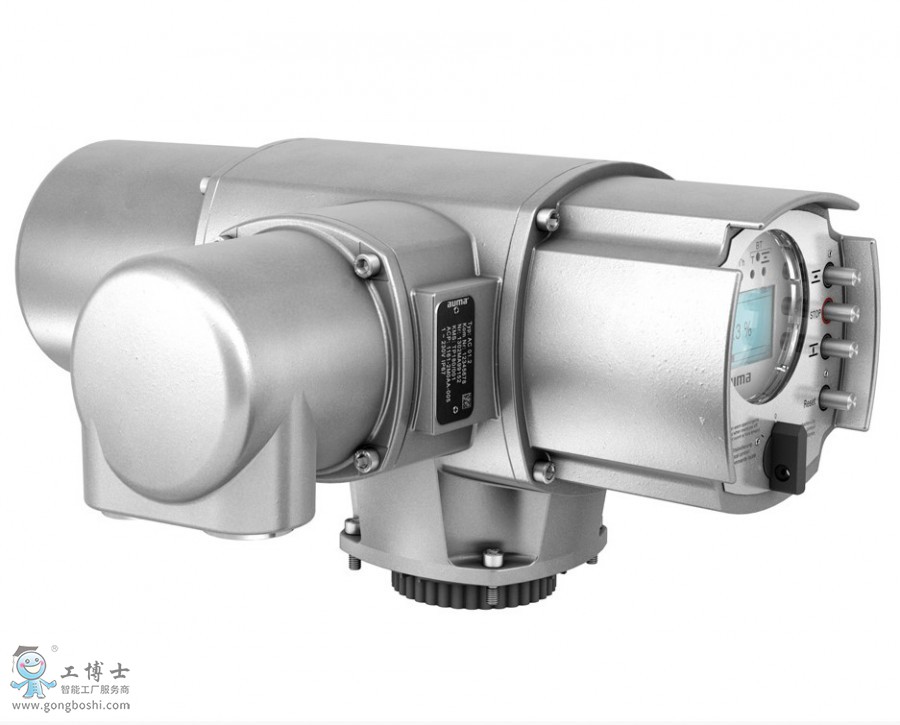

當應用中需要自適應控制功能、數據記錄、可配置的用戶界面或者由于智能化的診斷功能需求，閥門和執行器要被集成到工廠資產管理系統，那么選擇一體化控制單元AC將是完美的解決方案。



一體化控制單元AC配置可自由編程的并行接口和/或過程自動化系統中的現場總線接口。



智能化的診斷功能包括帶時間戳記的事件報告、力矩特征曲線、執行器內溫度和振動的持續記錄以及計算啟動次數和電機運轉時間。



除了以上這些基本功能之外，一體化控制單元AC還提供了其它多項功能來滿足特殊的要求。包括當閥門關得太緊時用來打開閥門的力矩旁路，或者延長操作時間以避免管道中的水錘作用。



隨著AC 01.2的持續改進，AUMA特別注重用戶友好性界面的開發及更加輕松的把執行器的所有功能集成到DCS系統中。

超大的圖像顯示屏可實現控制單元的菜單編程控制，也可通過無線藍牙通訊使用AUMA CDT工具包軟件進行設置。對于現場總線連接，AC編程控制可在控制室中完成。
設計特點
遠程控制模塊化接口設計
帶可鎖定選擇開關、按鈕和指示燈的就地控制
LCD顯示屏顯示狀態和編程控制
非侵入式執行器設置和控制程序
(連接電磁限位和力矩傳送器MWG)
可獨立安裝在墻托上
通過換向接觸器或可控硅控制電機
自動相位糾正
外部24 V 直流電(可選)

環境條件
高密封防護等級
高質量防腐保護
廣泛的環境溫度范圍

接口和特點
不同電壓的控制輸入(DC/AC)
無源信號繼電器顯示狀態
模擬控制(0/4-20 mA)
可編程步進模式(延長運行時間)
可自由定義的中途位置
過程控制器(PID)
現場總線控制(Profibus DP/DPV1, Modbus RTU, Foundation Fieldbus, DeviceNet, HART, Wireless)
現場總線接口可用作組件冗余
緊急情況和信號中斷時的行為(可編程的)
限位和力矩模擬信號
(連接永磁限位和力矩傳送器MWG)
記錄藍牙接口到筆記本電腦或PDA的操作數據(可選)
功能安全：可選配置***高可達SIL 1

接口
通過AUMA插拔式連接器實現電氣連接(可選終端)
不同規格的線纜引入口
現場總線接口的光纖連接
HART
