簡介
BRV71和BRV73為球墨鑄鐵材質的直接作用式減壓閥，前
者為螺紋連接，后者為法蘭連接，用于蒸汽系統。

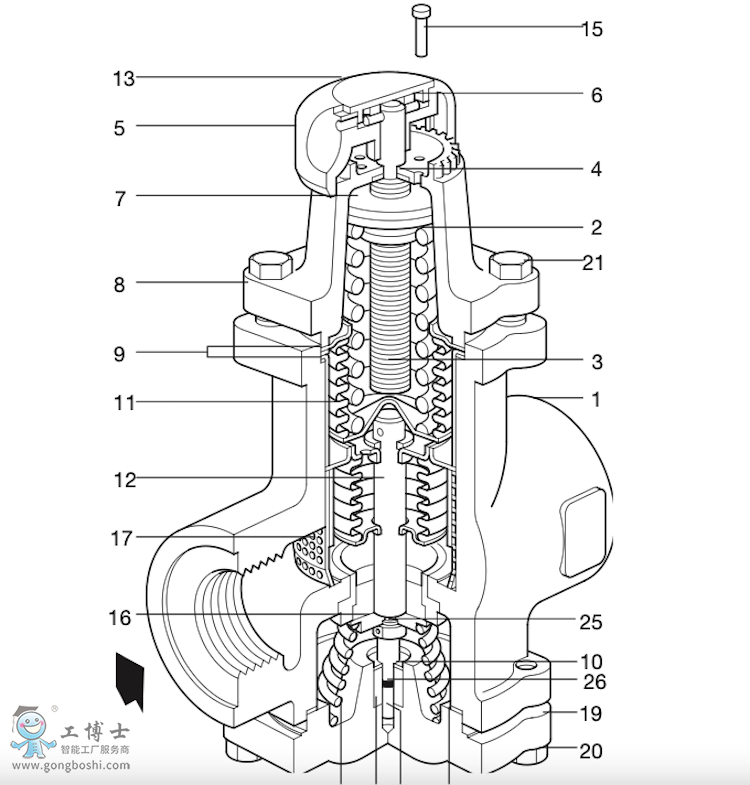

根據標志牌（13）的不同顏色，有三種不同下游壓力范圍
可供選擇：
灰色 下游控制壓力范圍 0.14 - 1.7 bar g
綠色 下游控制壓力范圍 1.40 - 4.0 bar g
橙色 下游控制壓力范圍 3.50 - 9.0 bar g
注意：當壓力范圍有重疊時,用較低范圍彈簧控制效果更佳。
口徑和管道連接
DN25、32、40 & 50法蘭連接PN16、JIS10、ANSI 150。
壓力／溫度限制
壓力 bar g
飽和
蒸汽曲線
本產品不能用于此區域
閥體設計條件 PN16
PMA 允許壓力 16 bar g @ 120°C
TMA 允許溫度 184°C @ 10 bar g
允許溫度 -10°C
PMO 飽和蒸汽下 工作壓力 10 bar g
TMO 工作溫度 184°C @ 10 bar g
工作溫度
注：低于此溫度，請咨詢斯派莎克公司 0°C
下游設定壓力 9 bar g
PMX工作壓差 10 bar
推薦減壓比(流量下) 10 : 1
設計大冷態水壓試驗壓力 24 bar g
注：內部組件安裝后，測試壓力不允許超過 16 bar g
1", 1¼", 1½" 和 2"螺紋連接 BSP和NPT.
