產品簡介

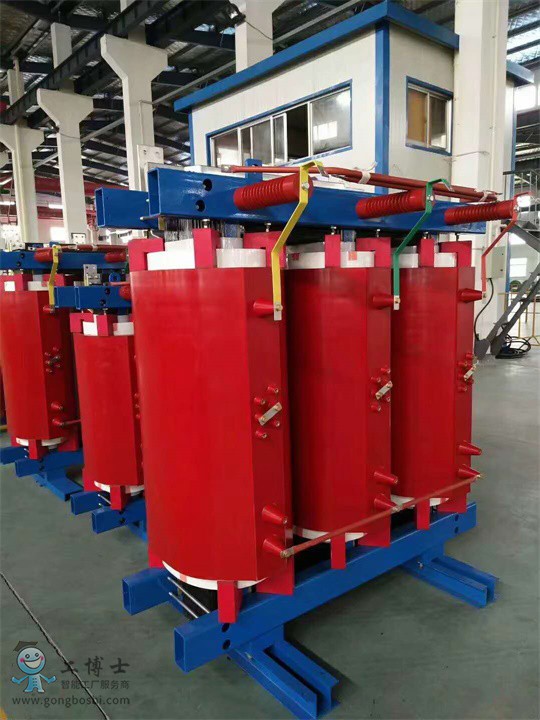

SCB10環氧樹脂澆注干式變壓器是SCB9的更新之作。變壓器材料優質、配方科學,采用先進的生產檢測設備按嚴格的工藝生產而成。產品具有可靠性高,使用壽命長的特點。根據不同的使用環境,可配置不同防護等級的外殼或不配置外殼。SCB10變壓器可作為油浸式變壓器的更新?lián)Q代產品,適用于高層建筑、商業中心、機場、隧道、化工廠、核電站、船舶等重要或特殊環境場所。

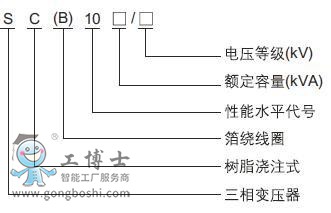

型號參數













常見的10KV系列型號如下：



SCB10-10/10，SCB10-20/10，SCB10-30/10，SCB10-50/10，SCB10-63/10，SCB10-80/10，SCB10-100/10



SCB10-125/10，SCB10-160/10，SCB10-200/10，SCB10-250/10，SCB10-315/10，SCB10-400/10



SCB10-500/10，SCB10-630/10，SCB10-800/10，SCB10-1000/10，SCB10-1250/10，SCB10-1600/10



SCB10-2000/10，SCB10-2500/10





性能特點



1.SCB10變壓器與SCB9型相比,空載損耗、空載電流和噪聲更低。



2.防火,可直接運行于負荷中心。



3.機械強度高,抗短路能力強,局部放電小,熱穩定性好,可靠性高,使用壽命長。



4.散熱性能好,過負載能力強,強迫風冷時可提高容量運行。



5.防潮性能好,適應高濕度和其它惡劣環境中運行。



6.可配備完善的溫度監測和保護系統。采用智能信號溫控系統,可自動監測并同屏顯示相繞組各自的工作溫度,可自動啟動、停止風機,并有報警、跳閘等功能設置。



7.體積小,重量輕,占地空間少,安裝費用低。





結構特點



1.鐵心材料采用優質冷軋取向硅鋼片，全斜接縫疊片式結構

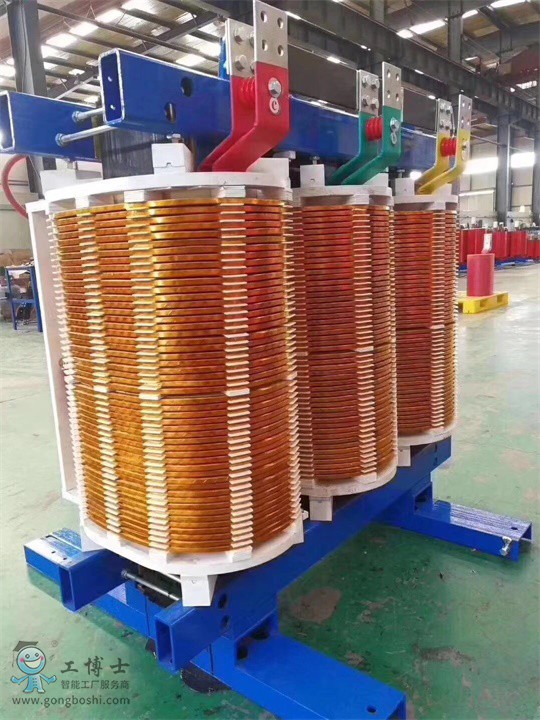

2.低壓線圈為箔式繞組結構，采用優質鋼箔繞制，高壓線圈為層式結構，真空環氧澆注成型





訂貨須知



a:額定容量



b:高低壓額定電壓



c:聯結組標號



d:阻抗電壓



e:分接范圍



f:頻率



g:其它（特殊）要求





擴展資料：

干式變壓器的保養方法：



1、投入備用變壓器，斷開檢修的變壓器低壓側斷路器，取下控制電源的操作保險，在開關把手處懸掛“禁止合閘”標志牌。?



2、斷開檢修變壓器高壓側的斷路器，合上接地開關，對變壓器進行充分放電后，鎖住高壓柜，在開關把手處懸掛“禁止合閘”標志牌。?



3、干式變壓器的保養，首先清掃瓷套管和外殼，其次檢查外殼、墊片、瓷套管有無破裂、放電痕跡或膠墊有無老化，電纜及母線有無變形現象，有破裂的應進行更換。?

4、檢查母線接觸面是否保持清潔，接觸面應除去氧化層并涂以電力復合脂。?



5、檢查變壓器的接地是否良好，地線是否腐蝕，腐蝕嚴重的應更換。?



6、緊固引線端子、銷子、接地螺絲、連線母線螺絲，如有松動的應拆下螺絲，或用細平銼輕銼接觸面，或更換彈簧墊圈、螺絲，直至接觸良好。?



7、清潔變壓器周?chē)�及配件上的灰塵，檢查消防設施及通風系統是否良好。?



8、斷開高壓側的接地開關，并鎖好高壓開關節櫛，用2500V搖表測定絕緣電阻。并與變壓器出廠前測定值比較，絕緣電阻不應低于出廠時原始數據的70%，若不合格應及時上報處理
