1 產品用途



本產品適用于頻率50Hz電力系統，提高功率因數用的并聯電容器。主要用于改善交流電力系統的功率因數，降低線路損耗，提高網路末端電壓質量，增大變壓器的有功輸出。



2 特點



2.1該產品以粗化聚丙烯薄膜及芐基甲ben做介質，電子、電力電容器專用鋁箔為電極，采用無感卷制方式，為扁形元件，元件內部場強分布均勻,容量無衰減、比特性小、壽命長以及優良的電氣性能等特點。



2.2采用高真空干燥浸漬技術除去電容器中全部殘余水分和空氣，填注芐基甲ben浸漬劑（法國C101）。具有不易導磁、過流大、損耗小等特點，有良好的耐低溫特性。

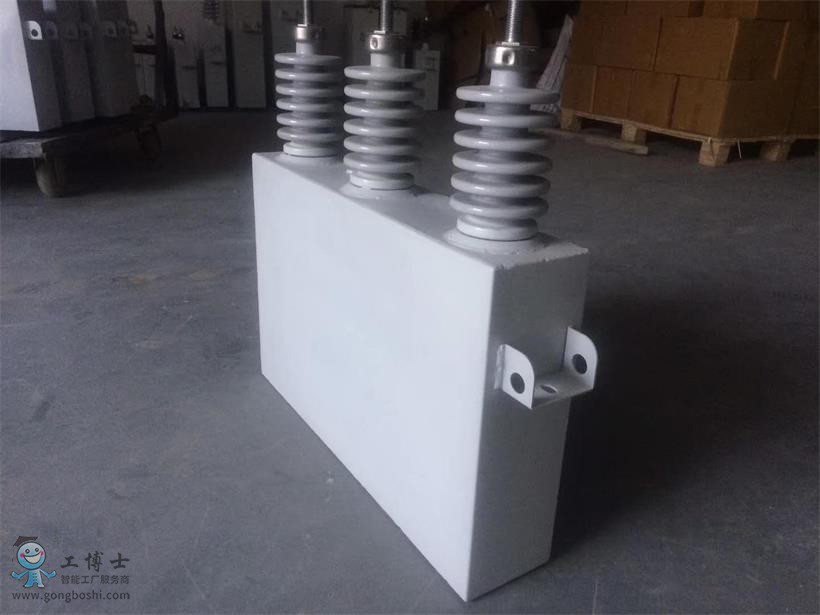

2.3采用不銹鋼外殼封裝。兩側帶有固定架，陶瓷絕緣子。以及科學合理的引出方式。

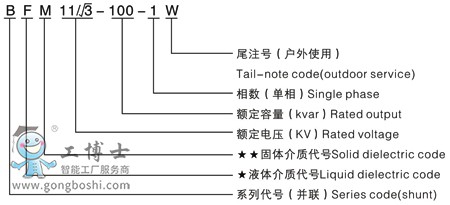

3 產品型號及含義







4 技術參數



4.1主要參數



4.1.1額定頻率：50Hz



4.1.2端子間試驗電壓：交流試驗電壓2.15Un或直流試驗電壓4.3Un。



4.1.3損耗角正切值：小于0.0009。



4.1.4相數：單相。



4.1.5絕緣水平：



電容器的高壓端子與地之間應能承受表1規定的耐受電壓。工頻耐受電壓施加的時間為1min。









4.1.6放電電阻：電容器內部裝有內放電電阻，從電網斷開后，端子上的電壓在10分鐘內可降至75V以下。



4.1.7電容偏差：±5%



4.1.8電容器組三相電容量與zui小電容量之比不大于1.01。



4.1.9執行標準：GB/11024－2001《標稱電壓1kV以上交流電力系統用并聯電容器》



4.2過負載



4.2.1電容器可在表2的電壓水平下運行。













4.2.2操作過電壓



投入運行之前電容器上的剩余電壓應不超過額定電壓10％。用不重擊穿斷路器來切合電容器組通常會產生個峰值不超過2√2倍施加電壓（方均根值），持續時間不大于1/2周波的過渡電壓。在這些條件下，電容器每年可切合1000次（相應的過渡過電流峰值可達100IN）。在切合電容器更為頻繁的場合，過電壓的幅值和持續時間以及過渡過電流均應限制到較低的水平，其限值應協商確定并在合同中寫明。



4.2.3允許過電流



電容器單元應適于在電流方均根值為1.3倍該單元在額定正弦電壓和額定頻率下產生的電流下連續運行，過渡過程除外。由于實際電容可達1.1Cn，固電流可達1.43IN。



5 使用條件

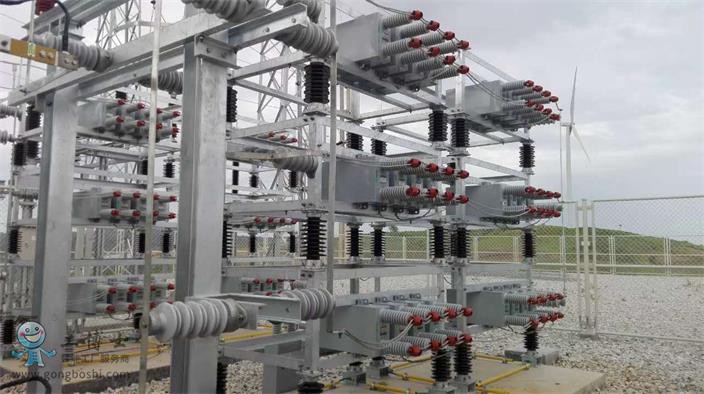

5.1戶內或戶外安裝使用。



5.2安裝地點海拔高度小于2000m。



5.3溫度類別：－40/D



5.4周圍不含對金屬有嚴重腐蝕的氣體或蒸汽。



5.5無強烈機械震動。



5.6無爆炸和易燃品。



5.7安裝地點的諧波含量應符合相關標準的要求，有特殊要求時在合同中注明。



5.8投切開關應無重擊穿。



6 運輸儲存



6.1電容器必須裝在包裝箱內才能運輸，但在保證連接螺栓不松動，電容器不受較大沖擊扭曲的情況下，電容器也可安裝在柜體中運輸，但必須拆去連接線。



6.2搬運時電容器應處于直立位置，即套管向上，嚴禁提拿套管進行搬運。



6.3電容器要直立存放，存放區應無直接熱源，應無腐蝕性氣體。



7 驗收



7.1驗證銘牌是否與合同相符，外觀是否完整，是否有滲漏油現象。



7.2在有條件時，推薦進行下列試驗。



7.2.1用相對誤差不大于3％的測量方法測量電容，應與銘牌相符。



7.2.2極對
