固體絕緣環網柜使用環境條件：



　　◎周?chē)�空氣溫度不超過40°c，且在24小時內測得的平均值不超過35°C，周?chē)�空氣溫度�?40°C ; ◎海拔≤2000m;:



　　◎濕度：



　　相對濕度：日平均值不超過95% ,月平均值不超過90%;:



　　水蒸氣壓：曰平均值不超過2.2KPA,月平均值不超過1.8KPA;



　　◎地震強度：不超過8度，水平加速度≤0.4g ,垂直加速度≤0.2g ;



　　特殊使用條件：在實際使用條件超過正常使用條件下使用時，由用戶和制造廠協商。







　　固體絕緣環網柜附件：



　　◎接點：所有的負荷開關和斷路器上都可配備2NO + 2NC指示開關位置。一個并聯脫扣線圈（AC或DC)可以安裝到變壓器開關/斷路器上。低壓控制部件位于前面板后面。



　　◎電壓指示：電容性電壓指示器顯示套管是否帶電，其上的插口可用于核相。



　　◎短路/接地故障指示器：為了便于故障定位，電纜開關模塊可以裝備短路/接地故障指示器，進行簡單的故障檢測。



　　◎電動操作：對電纜開關單元與變壓器單元手動操作機構是標準的方案。也可以選擇安裝電動操作機構。



　　電纜開關，真空斷路器和接地開關都是通過位于前面板后面的機構進行操作的。對于所有開關和斷路器，都可以通過操作手柄操作（標準配置），或者可以配置馬達操作機構（附件）。但是，接地開關只能手動操作，并且配置了具有關合故障電流能力的機構。電動操作機構很容易分期實現。



　　◎電纜連接：SF16-12/24充氣拒安裝了標準套管。所有套管的距離地面的高度都相同，并且外面有電纜室蓋板保護。此蓋板可以接地開關互鎖，對于雙電纜進線，還可以采用專門的雙電纜室蓋板。



　　◎電壓指示器：通常配備壓力指示器，該指示器為壓力表形成。此外也可以配備電氣觸點來指示壓力降低。



　　附件



　　◎滅弧器：所有SF16-12/24充氣柜環網單元均可安裝滅弧器，當內部出現燃燒時，滅弧器自動關合于進線套管上，SF16-12/24充氣柜開關和包括D、De和V模塊的SF16-12/24充氣式開關柜的所有電纜模塊上都可以配置一個滅弧器。他們必須和單元一起訂貨而不能再更改。



　　滅弧器的動作可以通過這種方式指示出來將SF6柜中的電氣觸點連線到前部面板后的接線端子上。



　　◎外部母線：SF16-12/24充氣式開關柜可以配備外部母線。



　　◎底座：SF16-12/24充氣式開關柜可以安裝在單獨的底座上。該底座的設計在兩端和后面都預留了電纜入口。二種不同高度分別為272mm和450mm可供選擇。



　　◎二次線小室/低壓箱：SF16-12/24充氣式開關柜可以配置開關柜頂部的二次線小室或低壓箱。二次線小室用于安裝電流表（帶或不帶轉換開關），帶電閉鎖控制單元。低壓箱用于安裝SPAJ140C等繼電器，并同時可安裝電流表（帶或不帶轉換開關），帶電閉鎖控制單元。



　　◎避雷器：SF16-12/24充氣式開關柜的電纜進/出線模塊均可在電纜處安裝氧化鋅避雷器；SF16-12/24充氣式開關柜也可以在母線上或M.P柜內安裝氧化鋅避雷器。

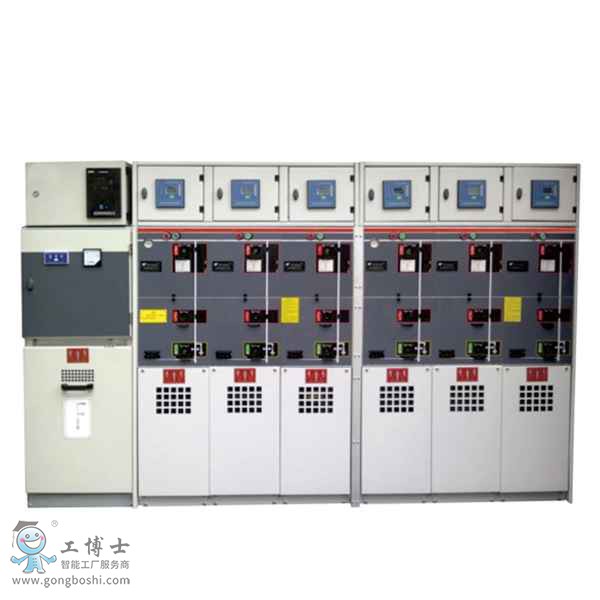

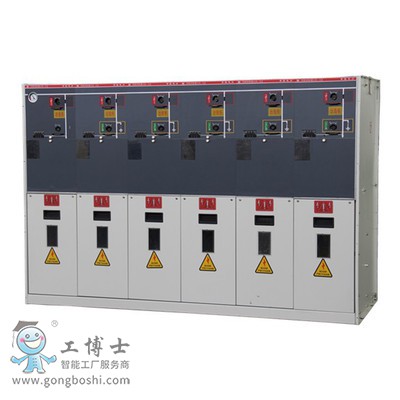

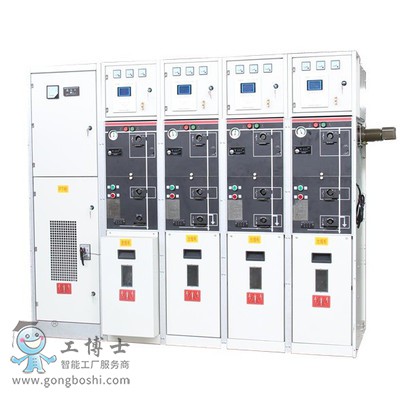

　　SRM6-12/24KV型氣體絕緣緊湊型金屬封閉開關設備(以下簡稱充氣柜) 是本公司引進先進技術,采用模塊化設計，以其固定式與靈活擴展的完美統一，以適合終端用戶或網絡節點的要求，同時滿足各種配電開閉所，箱式變電站，電纜分支箱的需要，開關柜具有全封閉、免維護、尺寸小、性能優異、安全可靠、長壽命、免維護的特點,深受用戶的歡迎。



　　■產品特點



　�。�1）模塊化設計，各單元模塊可任意組合和擴展而無需充放氣，便于方案組合及高壓計量的設計，適應范圍廣。SF6全絕緣斷路器進出線柜(真空或SF6滅弧)、負荷開關進出線柜、母聯柜、計量柜、負荷開關一熔斷器組合電器柜，以及TV柜(帶開關或不帶開關)，組合方案可為單單元、兩單元、三單元、四單元等緊湊組合，為SF6全絕緣環網柜或多回路配電柜提供了廣闊的應用前景。



　�。�2）柜體采用鎧裝結構，母線室與開關室之間，開關室與電纜室之間均有金屬隔板，全絕緣結構的一次部分防護等級可達IP67。



　�。�3）具有三工位的負荷開關焊接在充SF6氣體的密封不銹鋼殼內，氣密性非常好，用氣量少，可保證30年不漏氣，符合環保的要求，既適合戶內也可在戶外配置金屬或非金屬外殼使用，或放入地下、半地下變電所使用。



　�。�4）操動機構采用耐腐蝕金屬，轉動部分的軸承均為自潤滑設計，產品不受環境影響，免除定期保養，并與外界連接方便，這樣使操作功小、可靠性高、壽命更長。



　�。�5）擴展母線采用插拔式硅橡膠連接器，全絕緣和屏蔽，確保導電可靠性，且不受周?chē)�環境影響。組合連接及擴展方便，便于今后用戶或變電所的增容改造。



　�。�6）采用預制式硅橡膠絕緣的電纜終端在正面插接，免除了負荷開關柜由于體積小、空間窄，帶來的電纜安裝不方便的缺點。檢修時可拆卸、快速恢復、安裝方便；外表面使用新型半導體材料作屏蔽層，運行時外表面接地，不受潮濕、凝露、塵埃、污穢等的影響，安全性更高；免維護；外觀多樣、新穎、美觀，可分支或并聯；具有防洪水功能，可在水下4.5m短時運行。
