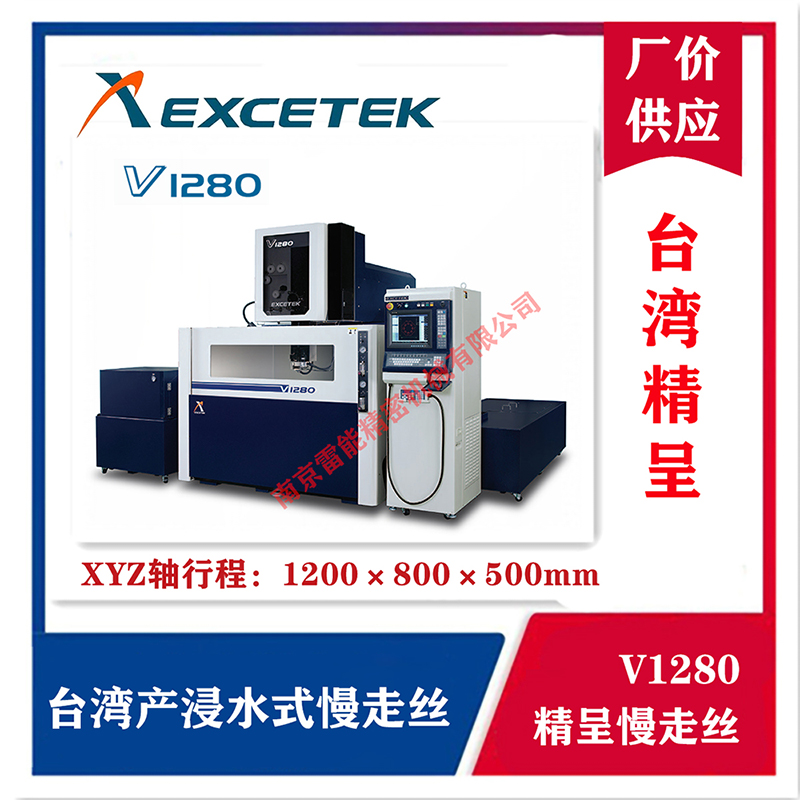

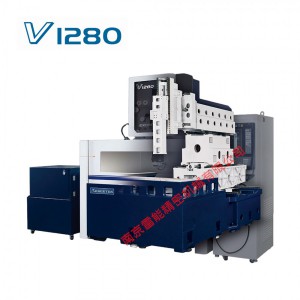

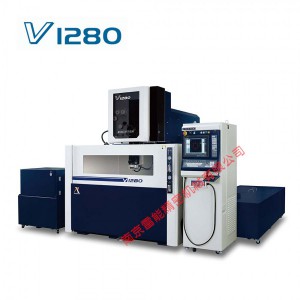

機械規(guī)格       V1280

機床水槽尺寸            1650*1200*495 mm

*大工件尺寸            1650 X 1400 X 495 mm

工作臺尺寸             1540x1375mm

工作臺大承重kg       4000kg

五軸四聯動   五軸伺服回授控制，四軸同動

XYZ行程(X x Y x Z)       1200 x 800x 500 mm

UV行程               260 X 260 mm

錐度加工控制角度      +/-30度(廣角噴嘴)100mm

加工零件*大高度        495mm

電極絲直徑范圍          0.2~0.33mm

電極絲張力范圍         300g~2200g

電極絲進給速度        0~250mm/sec

*大切割速度          170mm²/min

*佳加工精度          單邊+/-5um以內

*佳加工粗糙度Ra       Ra≦ 0.8um

定位精度測量規(guī)準        ISO14137 或 GB/T 19361-2003

平均定位誤差            +/-5um以下

平均重復定位誤差        +/-5um以下

平均反向定位誤差        +/-8um以下

機床重量kg            10600kg

機床占地尺寸 (W x D x H)   4410(w)x3765(L)2585(H)mm

水過濾系統(tǒng)容量         3000L
