戶外高壓計量箱10KV干式高壓互感器（組合式互感器），分別適用于50Hz三相交流、額定電壓為6KV、10KV電網上用作電能計量，并安裝在供電變壓器高壓側，儀表箱內裝三相有功電度表及無功電度表各二只，是用來直接測量高壓線路中，無論正向送電或反送電，均能有效地計量有功和無功電能的計量設備。對防止竊電節約能源，加強供電管理具有重要作用。

二、使用條件

 1.安裝場所：戶外；

 2.環境溫度： -25'C~+40'C的范圍內，空氣濕度不大于85%;

3.海拔：海拔2500米以下使用；

 4.安裝場所無腐蝕性的氣體。

 三、結構簡介

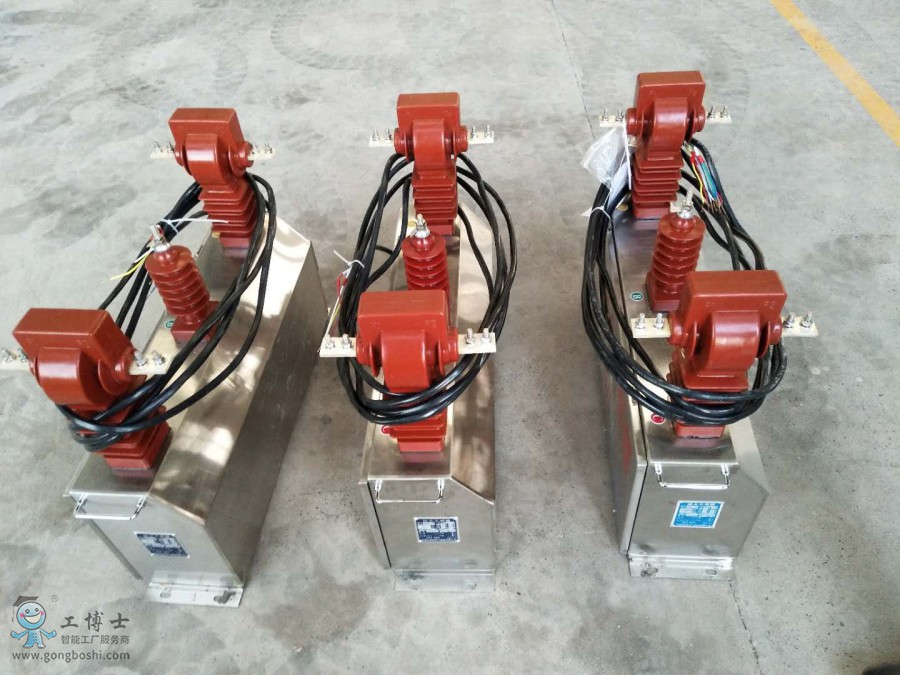

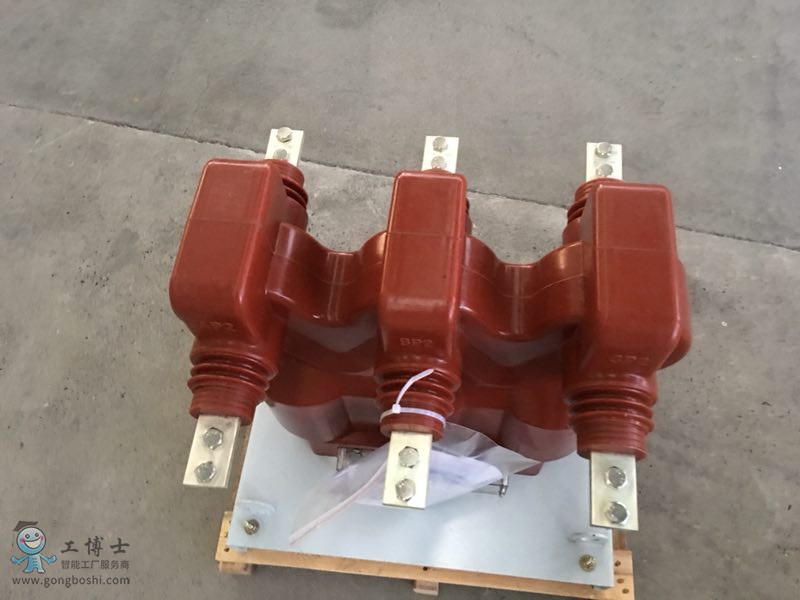

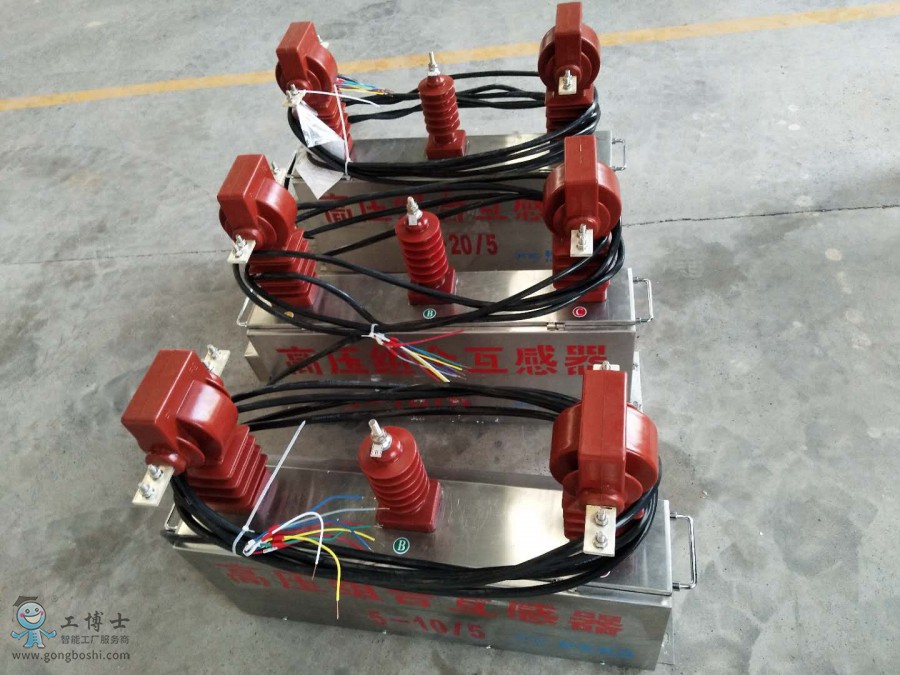

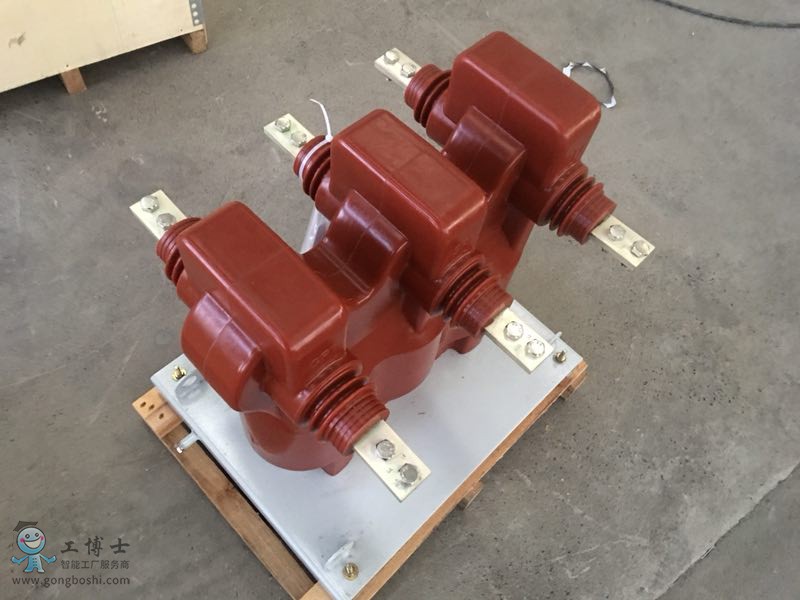

本產品由三相二元件組合互感器和儀表箱兩大部分組成。三相二元件組合互感器由兩只單相電壓互感器（PT）及兩只電流互感器（CT）組成，PT、CT均為電磁式，兩只PT繞組采用V/V接法組成三相測量裝置，兩只CT的一次繞組分別與電網A、C相串聯。計量部分有帶止逆器的三相有功、無功電能表各二只，實現正向送電和反向送電的電能計量。

一次接AP1-AP2，CP1-CP2為大電流比，接AP1-AP3，CP1-CP3，為小電流比。

例如：50-100/5，一次接AP1-AP2,CP1-CP2為100/5.一次接AP1-AP3，CP1-CP3為50/5.



 戶外高壓計量箱10KV干式高壓互感器



1、本產品由組合互感器和計量儀表箱組成，組合互感器由兩臺電壓互感器和兩臺電流互感器組裝在一起而成。計量儀表箱內配有D86系列三相電度表和保險裝置，單向計量時配一塊有功電度表和一塊無功電度表，雙向計量時配二塊有功電度表和兩塊無功電度表。

2、電壓互感器的鐵芯為外鐵式，用優質冷軋取向硅鋼片疊裝而成，中柱為多級階梯形，在中柱上裝有一次及二次線圈。

3、電流互感器鐵芯為內鐵式，用優質冷軋取向硅鋼片疊裝而成，在鐵芯柱上裝有一次、二次線圈。

4、通過瓷套內的導電桿將電壓、電流互感器的一次引出供接線用。電壓、電流互感器均固定在托板上，托板通過支撐桿吊裝于箱蓋上，并浸于變壓器油中。

高壓引線套管，二次引線套管裝設在箱蓋上，油箱側面裝有放油塞接地螺栓。

儀表箱裝在油箱正面，上面裝有觀察窗并備有鉛封孔。

5、復變比計量箱采用二次更換變比復式，便于更換變比時，更間接，高效的工作。

6、復變比計量原理，采用V／V-12接線方式，電壓回路中二次b點接地，電流回路中A.C相電流二次回路尾端接地。在復變比計量箱內部，電流二次回路尾端，電壓二次回路尾端b點，已連接為一點，但并未接地，實際接電表測量時，該點應可靠接地。

驗收及使用前的檢查

1、外觀檢查：產品密封良好，瓷件無破損，出廠文件（合格證明書、使用說明書）齊全。

2、用2500伏兆歐表測量一次對地的絕緣電阻，其值不少于1000MΩ。（空氣濕度不大于75％）短時工頻耐壓試驗，其試驗電壓值為出廠試驗值的80％。

產品經長期放置，在使用前，須經5.1、5.2、5.3條檢查。

3、安裝前需檢查和計算負荷是否匹配，安裝時應符合所標注的負荷值。
