艾默生-Keystone凱斯通Figure1/2系列蝶閥
一款經濟型彈性閥座蝶閥，用于雙向和管線終端服務• F221 對夾式閥門• F222 支耳式閥門
產品特點：
1、完全額定壓力值時進行雙向氣密關閉。
2、F222 支耳式型號適合完全壓力額定值時的管端應用。
3、頂部和底部軸承可消解側軸向負載。
4、用于法蘭密封的埋入式閥座 O 形圈可省去法蘭墊片。
5、閥體定位孔便于安裝，位于法蘭對中心。
6、加長頸為法蘭和隔絕提供足夠的間隙。
產品規格：
材質：304不銹鋼，316不銹鋼，鋁青銅，***橡膠，鑄鐵，球墨鑄鐵，環氧橡膠，不銹鋼
工作溫度：≤120C
壓力等級：ASME
過程連接類型：150RF
閥座/密封類型：彈性
關斷等級：零泄漏
閥門尺寸：
10 / DN 250，NPS 12 / DN 300，NPS 14 / DN 350，NPS 16 / DN 400，NPS 18 / DN 450，NPS 2 / DN 50，NPS 20 / DN 500，NPS 2-1 / 2 / DN 65 ，NPS 24 / DN 600，NPS 3，NPS 30，NPS 36，NPS 4 / DN 100，NPS 40
閥門尺寸標準：DN，NPS
閥門類型：回彈蝶閥
產品特點：
每個閥門在出廠時均已滿負荷測試，以確保100％緊密關閉。
執行器法蘭經過標準化處理，便于操作員互換和直接安裝Keystone系列執行器。
主密封是通過閥瓣和閥座之間的預緊接觸形成的。 這些密封件可防止閥門與流體接觸。
雙向閥桿密封件適用于壓力并且可以自動調節。
碟片輪轂邊緣經過打磨和拋光，可提供完全同心的座位，而不會阻塞座位，并確保***長的座位壽命。
可更換的彈性體閥座將軸和閥體部分與流體隔離開來，還可以用作法蘭墊片。
模制O形圈可提供可靠的法蘭密封，并且無需額外的墊圈。
重型頂部襯套吸收了側向推力和扭矩負載。

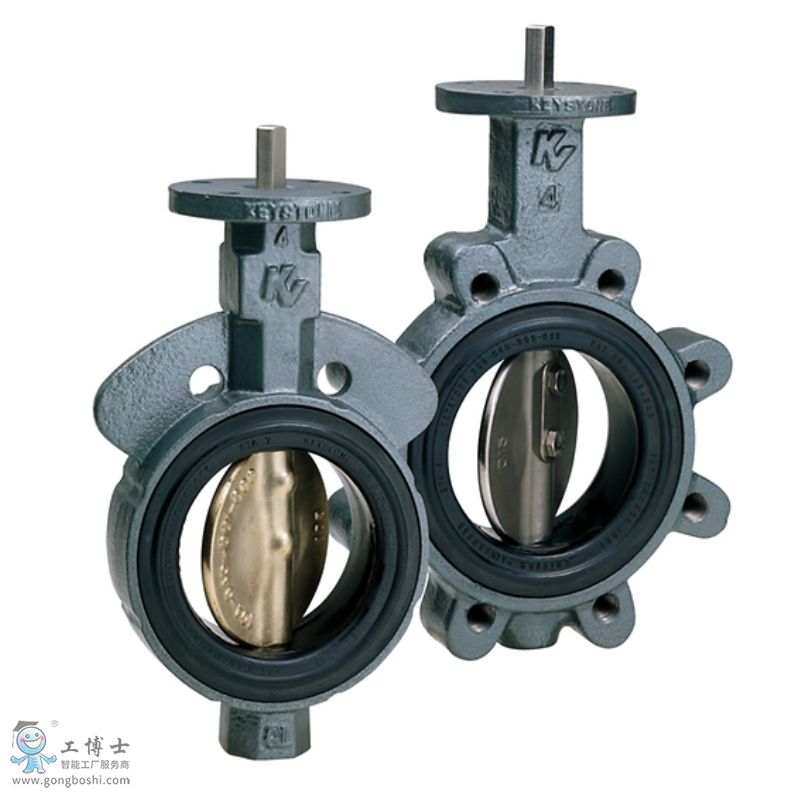

產品圖片
