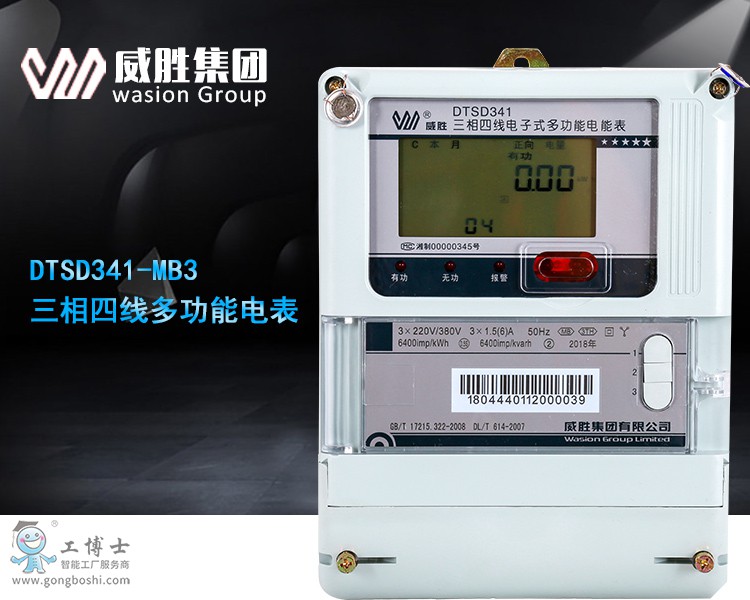

長沙威勝DTSD341-MB3三相四線多功能電廠智能電能表220V級電度表

品牌型號：長沙威勝DTSD341-MB3智能電表 0.5s級

接線制式：三相四線制

電流規格：3×1.5(6)A

頻率：50HZ

復 費 率：8費率

通訊協議：DL/T645-1997規約；可選modbus規約

電表屬性：三相四線電子式多功能電能表

精度等級：有功0.5S級；無功2級

電壓規格：3×220/380V

產品尺寸：長×寬×厚：220mm×170mm×75mm

通訊接口：2路RS485接口；遠紅外通訊接口



威勝DTSD341-MB3三相多功能電能表，采用自主知識產權的計量技術，具有高精度、高穩定、功能強大的特點，是威勝三相多功能電能表領域的一代經典產品。



主要功能

●停電后可通過按鈕、手抄器喚醒顯示，可遠紅外抄表。

●大8費率，費率可設置，主副兩套時段，時鐘雙備份，智能自動糾錯，大可記錄13個月歷史記錄。

●雙路RS-485、吸附式、遠紅外通訊接口，通道相互獨立互不影響。支持載波通信功能（可選）。

●四路空接點電能脈沖及LED電能脈沖輸出。

●可設置分時計量正反向有功電量、四象限無功電量、組合1、組合2無功電量，組合方式：四象限無功任意組合；計量分相正反向有功、感容性無功電量。

●記錄失壓、全失壓、失流、全失流、電壓合格率、清零、清需量、編程、校時、上電、過壓、逆相序、開蓋等多種事件。

●分時計量正反向有功、無功大需量及發生時間。

●大屏幕、寬視角液晶顯示，具備各種狀態指示和漢字提示符，帶液晶背光顯示。

●可設置6類數據記錄負荷曲線，容量達到2M字節。

●雙備份數據存儲，具有自檢和糾錯功能，具有內卡錯、時鐘錯、電壓逆相序、失壓、過壓、失流、電池欠壓故障報警能。



適用于高可靠性與高穩定度電能計量需求的發電廠、變電站以及各類企事業單位。
相信很多朋友在選購三相四線電表的時候，大于100A會被告知要增加互感器，那么三相四線電表接互感器后電表如何計量呢？在購買電表時首先要確定電表的計量功率，現有的電表大直接計量功率只有80A~100A，如果超過了電表計量功率那就需要增加互感器來提高電表的計量功率。

互感器是怎么提升電表功率呢？

導線通過電流時周圍會產生磁場，電流互感器就是利用這個原理感應導線電流的。如果電流越大，周圍的磁場也就會越強，電流互感器感應電流也越大，電流互感器二次輸出接在了電表上，當導線電流越大時，電流互感器感應電流也越大，電表轉的也越快。如果把負載導線往電流互感器繞一圈，電流互感器會感應雙倍電流，電表轉的也越快，電表的讀數乘以2就是標準的用電量，這就是三相電表的倍率�？梢愿鶕�(jù)具體情況計算倍率多繞幾圈。

三相四線電表接互感器后如何計量？

增加互感器安裝的電表，電量的計量為電表走碼和中和倍率的乘積，很多人對這種計算有疑慮，那是因為電表電流額定范圍小于現場實際需求，為了電表能正常計量，則需要擴大電表量程，所以增加了互感器（包括電流互感器和電壓互感器），所以三相四線電表互感器計量電量需要乘以相應的倍率。倍率的計算是根據互感器的倍比，舉例互感器200:5，那它的倍率就是40倍，所以在電表計量時用電量為電表顯示數字乘以40倍。

例如配互感器的電表一般是1.5-6A，互感器二次電量為5A，那就需要拿一次電流除以二次電流就是倍率，150/5等于30倍，在計算使用電量時要乘以30倍。
