產品參數:



1、額定工作電壓：380V/690V/1140V 50Hz/60Hz

2、額定工作電流：5A至1600A

3、工作環境溫度：40℃

4、抗電強度：鐵芯-繞組 3000VAC/50Hz/5mA/10s無飛弧擊穿(工廠測試)

5、絕緣電阻：1000VDC絕緣阻值≥100MΩ

6、電抗器噪音：小于80dB（與電抗器水平距離點1米測試）

7、防護等級：IP00

8、絕緣等級：F級以上

9、產品執行標準：GB19212.1-2008、GB19212.21-2007、GB1094.6-2011

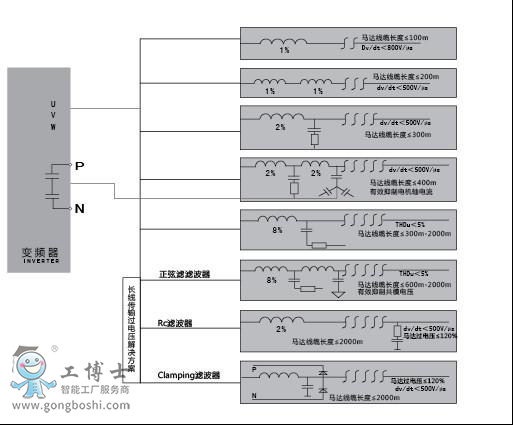

變頻輸出端解決方案

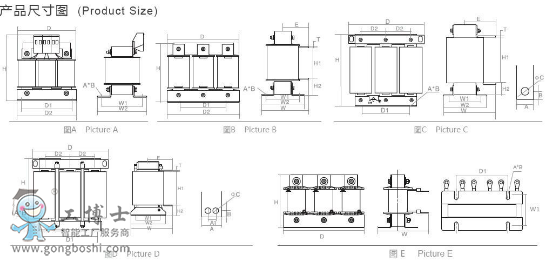

產品尺寸圖:

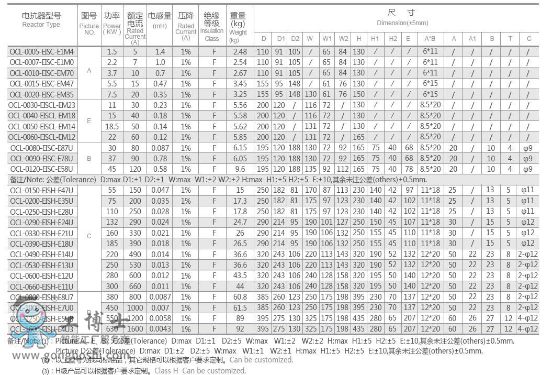

380V輸出交流電抗器(1%壓降)選型表

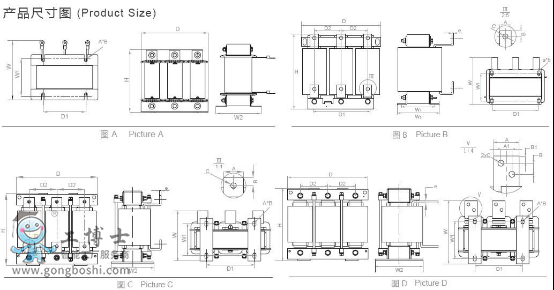

產品尺寸圖:

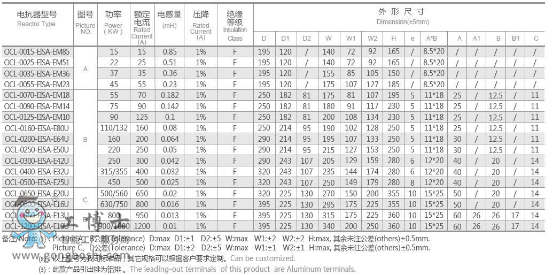

690V輸出交流電抗器兩象限（1%）選型表

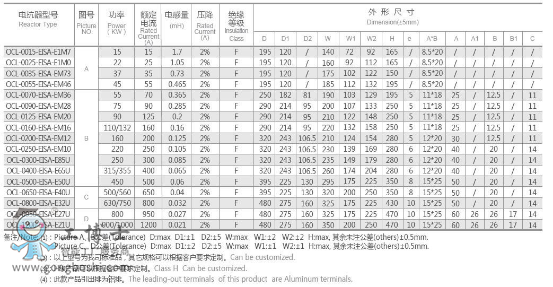

690V輸出交流電抗器兩象限（2%）選型表









1140V輸出交流電抗器（1%）選型表

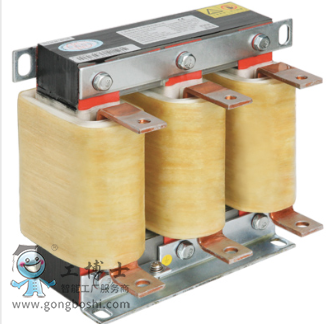

輸出電抗器

用于平滑濾波，降低瞬變電壓dv/dt，延長電機壽命�？梢越档碗姍C噪音，減低渦流損耗。降低輸出高次諧波造成的漏電流。保護變頻器內部的功率開關器件。



輸出電抗器產品簡述:



  用于平滑濾波，降低瞬變電壓dv/dt，延長電機壽命�？梢越档碗姍C噪音，減低渦流損耗。降低輸出高次諧波造成的漏電流。保護變頻器內部的功率開關器件。

 規格型號 功率 (KW) 電流 (A) 電感 (mH) 壓降(V)

OCL-0005-EISC-E1M4C 1.5  5  1.400  1%

OCL-0007-EISC-E1M0C 2.2  7  1.000  1%

OCL-0010-EISC-EM70C 3.7  10  0.700  1%

OCL-0015-EISC-EM47C 5.5  15  0.470  1%

OCL-0020-EISC-EM35C 7.5  20  0.350  1%

OCL-0030-EISCL-EM23C 11.0  30  0.230  1%

OCL-0040-EISCL-EM18C 15.0  40  0.180  1%

OCL-0050-EISCL-EM14C 18.5  50  0.140  1%

OCL-0060-EISCL-EM12C 22.0  60  0.120  1%

OCL-0080-EISC-E87UC 30.0  80  0.087  1%

OCL-0090-EISC-E78UC 37.0  90  0.078  1%

OCL-0120-EISC-E58UC 45.0  120  0.058  1%

OCL-0150-EISH-E47UC 55.0  150  0.047  1%

OCL-0200-EISH-E35UC 75.0  200  0.035  1%

OCL-0250-EISH-E28UC 110.0  250  0.028  1%

OCL-0290-EISH-E24UC 132.0  290  0.024  1%

OCL-0330-EISH-E21UC 160.0  330  0.021  1%

OCL-0390-EISH-E18UC 185.0  390  0.018  1%

OCL-0490-EISH-E14UC 220.0  490  0.014  1%

OCL-0530-EISH-E13UC 250.0  530  0.013  1%

OCL-0600-EISH-E12UC 280.0  600  0.012  1%

OCL-0660-EISH-E11UC 300.0  660  0.011  1%

OCL-0800-EISH-E8U7C 380.0  800  0.009  1%

OCL-1000-EISH-E7U0C 450.0  1000  0.001  1%

OCL-1200-EISH-E5U8C 550.0  1200  0.006  1%

產品特點:



  電抗器可以根據客戶使用頻率的高低合理選取磁性材料（硅鋼片，鐵氧體，非晶鐵心，磁粉芯）;采用了***的箔式繞組結構,具有直流電阻小,抗電磁力能力強,短時間過載能力強;采用***的F級以上的復合絕緣材料,使產品在嚴酷的工作條件下依然可以保持可靠的性能;電抗器設計磁通密度低，線性度好，過載能力強，配合真空壓力浸漬工藝電抗器噪音小。
