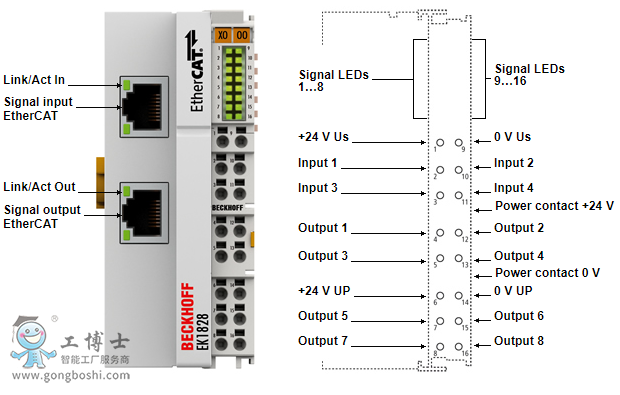

EK1828 | 集成有數字量 I/O 的 EtherCAT 耦合器
EK18xx 系列耦合器結合了 EK1100 EtherCAT 耦合器的功能和標準型數字量 I/O。這種緊湊型設計特別特別適合用于具有少量 I/O 的應用。與 EK1100 一樣，EK18xx 系列耦合器也可以通過所有 EL/ES 端子模塊擴展。數字量 I/O 采用的是單線制連接技術。接線采用直插式連接技術，無需工具。
EK1828 有 4 個數字量輸入和 4 個數字量輸出。
| 技術參數 |
EK1828 |
| EtherCAT 系統內的任務 |
連接 EtherCAT 端子模塊（Elxxxx）與 100BASE-TX EtherCAT 網絡 |
| 數據傳輸介質 |
Ethernet/EtherCAT 電纜（*低 CAT 5），屏蔽型 |
| 站點之間的距離 |
*長 100 米（100BASE-TX） |
| EtherCAT 端子模塊數量 |
*多 65,534 個 |
| 協議 |
EtherCAT |
| 延遲 |
約 1 µs |
| 數據傳輸率 |
100 Mbaud |
| 總線接口 |
2 x RJ45 |
| 額定電壓 |
24 V DC（-15 %/+20 %） |
| E-bus 電流負載 |
1000 mA |
| Up 電流消耗 |
40 mA + 負載 |
| Us 電流消耗 |
100 mA +（Σ E-bus 電流/4） |
| 輸入點數 |
4 |
| 規范 |
EN 61131-2，type 1/3 |
| “0” 信號電壓 |
-3…+5 V（EN 61131-2，type 1/3） |
| “1“ 信號電壓 |
15…30 V（EN 61131-2，type 3） |
| 輸入濾波 |
3.0 ms |
| 輸入電流 |
通常為 3 mA (EN 61131-2, type 3) |
| 輸出點數 |
8 |
| 負載類型 |
電阻式負載、電感式負載、電燈負載 |
| *大輸出電流 |
每通道 0.5 A（短路保護） |
| 短路電流 |
典型值 < 2 A |
| 反向電壓保護 |
有 |
| 斷裂能 |
< 150 mJ/通道 |
| 開關時間 |
通常為 TON：60 µs, TOFF：300 µs |
| 電氣隔離 |
500 V（電源觸點/電源電壓/Ethernet），
500 V（E-bus/場電位） |
| 導線類型 |
實心線、絞線和線鼻子 |
| 導線連接 |
實心線：直插式連接技術；絞線和線鼻子：用螺絲刀驅動彈簧 |
| 額定截面積 |
實心線：0.08…1.5 mm²；絞線：0.25…1.5 mm²；線鼻子：0.14…0.75 mm² |
| 工作/儲藏溫度 |
-25…+60 °C/-40…+85 °C |
| 相對濕度 |
95 %，無冷凝 |
| 抗振/抗沖擊性能 |
符合 EN 60068-2-6/EN 60068-2-27 標準 |
| 抗電磁干擾/抗電磁輻射性能 |
符合 EN 61000-6-2/EN 61000-6-4 標準 |
| 防護等級/安裝位置 |
IP 20/可變 |
| 認證 |
CE，UL |
| 相關產品 |
|
| EK1814 |
EtherCAT 耦合器，集成 4 個數字量輸入和 4 個數字量輸出 |
| EK1818 |
EtherCAT 耦合器，集成 8 個數字量輸入和 4 個數字量輸出 |
| EK1828-0010 |
EtherCAT 耦合器，集成有 8 個數字量輸出 |
| EK1914 |
集成有數字量標準及安全 I/O 的 EtherCAT 耦合器 |
