產品描述
1、三維激光切割機，充分展示光纖激光器柔性傳輸?shù)奶攸c(diǎn)，與工業機器人相結合，對三維產品進行空間切割。六軸機器人與光纖激光器的完美組合，可節約大量的剪切模，沖壓模等成本，還可隨編隨切，大大地節約時間和交貨周期
2、光纖激光切割系統與六軸機器人相結合
3、主要有落地式、頂置式兩種結構造型
4、推薦六軸機器人品牌ABB、Staubil
5、可定制工件三維切割工作臺以及定位裝夾機構
6、可在光纖激光切割、焊接之間進行功能更換
技術參數
|
機器人品牌及型號
|
ABB IRB2400
|
|
機器人加工半徑
|
1550mm |
|
機器人*大負載
|
20kg
|
| 機器人額定負載 |
20kg
|
|
機器人軌跡精度
|
±0.15mm |
|
機械重復精度
|
±0.06mm
|
| 軸數 |
6軸
|
|
軸*大速度/動作范圍
|
軸1： 360°,150°/s |
| 軸2： 200°,150°/s |
|
軸3： 125°,150°/s
|
|
軸4： 400°,360°/s（選配：無限制，360°/s）
|
|
軸5： 240°,360°/s
|
|
軸6： 800°,450°/s（選配：無限制，450°/s）
|
|
機器人重量
|
380kg |
|
空載重心處*大速度
|
120m/min
|
| 激光器輸出功率 |
500W（IPG）
|
|
加工材料厚度
|
0.5mm~5mm（碳鋼）
|
|
安裝方式
|
頂置式/落地式 |
|
激光波長
|
1.070um
|
|
冷卻方式
|
水冷 |
|
連續工作時間
|
24h |
|
同軸吹氣要求
|
1.2MPa |
應用領域
常用于金屬中薄板的連續切割。
常見應用領域包括：航空鋁、鈦合金材料、不銹鋼，低碳鋼等材料的切割。如造船業、鐵路機車、汽車業、高壓容器、電氣柜、白色家電等行業的中薄材切割。

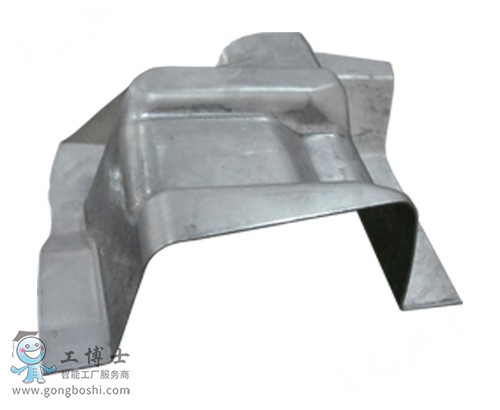

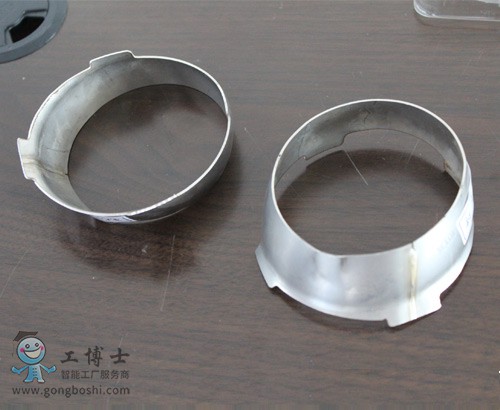

樣品展示
