EK1501 | 帶 ID 撥碼開關的 EtherCAT 耦合器，光纖
EK1501 耦合器用于連接 EtherCAT 與 EtherCAT 端子模塊（Elxxxx）。一個站點由一個 EK1501 耦合器、任意多的 EtherCAT 端子模塊、一個 EL9011 總線末端端子模塊或一個 EtherCAT 擴展端子模塊 EK1110 組成。該耦合器將來自 100BASE-FX 以太網的傳遞報文轉換為 E-bus 信號。使用多模玻璃光纖連接，兩個耦合器之間的距離可達 2 千米 — 而如果使用單模玻璃光纖連接的 Ek1501-0010，兩個耦合器之間的距離甚至可以達到 20 千米。

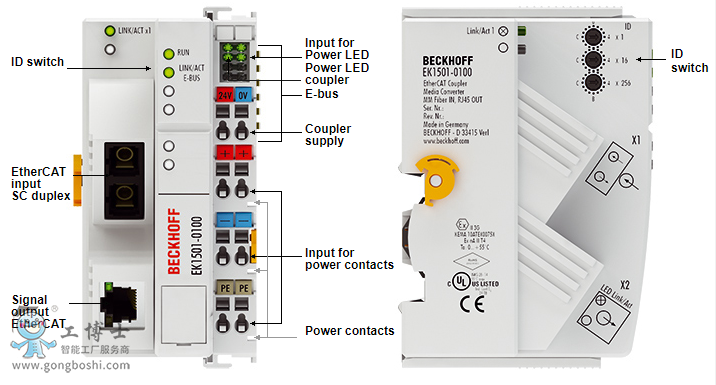

EK1501 帶有 3 個十六進制 ID 撥碼開關，用于給一組 EtherCAT 設備分配一個 ID，并可以將該組設備放置在 EtherCAT 網絡中的任何位置。因而，可輕松實現各種可變的拓?fù)浣Y(jié)構。
| 技術參數 |
EK1501 |
EK1501-0010 |
| EtherCAT 系統內的任務 |
連接 EtherCAT 端子模塊（Elxxxx）與 100BASE-FX EtherCAT 網絡，帶身份驗證功能 |
| 數據傳輸介質 |
多模玻璃光纖 50/125 μm（MM） |
單模玻璃光纖 9/125 μm（SM） |
| 站點之間的距離 |
*長 2 千米（100BASE-TX） |
*長 20 千米（100BASE-TX） |
| EtherCAT 端子模塊數量 |
*多 65,534 個 |
| 外設信號類型/數量 |
*大 4.2 GB 可尋址 I/O 接點 |
| 組態 ID 數量 |
4096 |
| 協議 |
EtherCAT |
| 延遲 |
約 1 µs |
| 數據傳輸率 |
100 Mbaud |
| 組態 |
無需配置 |
| 總線接口 |
2 x SC 雙工 |
| 電源 |
24 V DC (-15 %/+20 %) |
| 輸入電流 |
130 mA +（總 E-bus 電流）/4 |
150 mA +（總 E-bus 電流）/4 |
| E-bus 電流消耗 |
– |
| 24 V DC 電流消耗 |
通常為 70 mA |
| E-bus 電流負載 |
2000 mA |
| 電源觸點 |
*大 24 V DC / *大 10 A |
| 重量 |
約 190 g |
| 工作/儲藏溫度 |
-25…+60 °C/-40…+85 °C |
| 相對濕度 |
95 %，無冷凝 |
| 抗振/抗沖擊性能 |
符合 EN 60068-2-6/EN 60068-2-27 標準 |
| 抗電磁干擾/抗電磁輻射性能 |
符合 EN 61000-6-2/EN 61000-6-4 標準 |
| 防護等級/安裝位置 |
IP 20/可變 |
| 認證 |
CE，UL，Ex |
