安川機器人GP180-120負載120KG 臂展3058ｍｍ 6軸 經濟 通用機器人 搬運 裝配 組裝 分裝

GP180-120

• 長距離型，支持各種工藝布局
• 高速運行有助于縮短周期時間并提高生產率
• 使用單根電源線可以改善維護工作

型號		MOTOMAN-GP180-120
格式		YR-1-06VX180-120-A00
結構		垂直鉸接式（6自由度）
負載能力	腕	120公斤
	在U臂上	30公斤
*大范圍		3058毫米
重復定位精度* 1		±0.2毫米
操作范圍	S軸（旋轉）	-180°至+ 180°
	L軸（下臂）	-60°至+ 76°
	U軸（上臂）* 2	-86°至+ 90°
	R軸（手腕旋轉）	-360°至+ 360°
	B軸（手腕擺動）	-130°至+ 130°
	T軸（手腕旋轉）	-360°至+ 360°
*高速度	S軸（旋轉）	2.18 rad / s，125°/ s
	L軸（下臂）	2.01 rad / s，115°/ s
	U軸（上臂）	2.18 rad / s，125°/ s
	R軸（手腕旋轉）	3.18 rad / s，182°/ s
	B軸（手腕擺動）	3.05 rad / s，175°/ s
	T軸（手腕旋轉）	4.63 rad / s，265°/ s
允許的 時刻	R軸（手腕旋轉）	883 Nm
	B軸（手腕擺動）	883 Nm
	T軸（手腕旋轉）	520 Nm
允許慣性 力矩 （GD 2 /4）	R軸（手腕旋轉）	公斤·男79 2
	B軸（手腕擺動）	公斤·男79 2
	T軸（手腕旋轉）	40公斤2
體重		1090公斤
保護程度		主體：IP54手腕軸：IP67
安裝環境	溫度	0°C至+ 45°C
	濕度	相對濕度為20％至80％（無冷凝）
	振動加速	4.9 m / s 2（0.5 G）或更低
	海拔	1000米或更少
	否則	易燃，腐蝕性氣體·無液體 避免接觸水，油，灰塵等。 附近沒有電噪聲源 沒有產生強磁場
供電能力* 3		5.0 kVA
安裝方法		現澆樓板

* 1

符合JIS B 8432。

* 2

指示軸的操作范圍而不是地面標準。

* 3

這取決于應用和操作模式。

（注）

該表顯示在SI單位系統中。

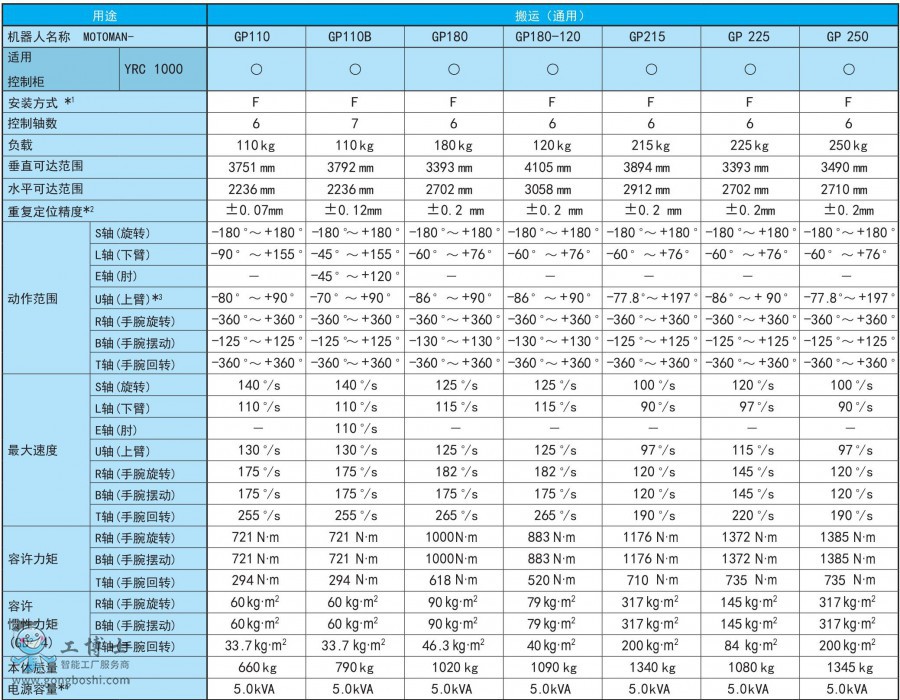

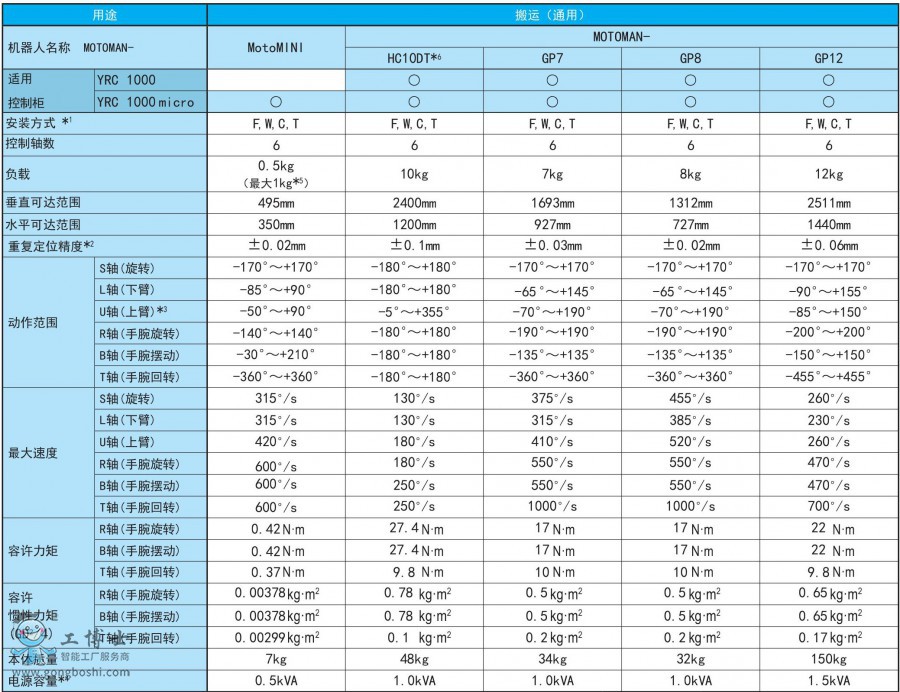

 安川機器人通用（搬運）機型GP系列所有型號參數簡單說明
