絕壓與表壓

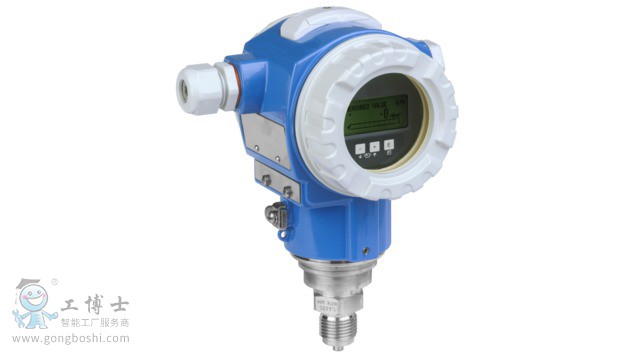

Cerabar PMP71數字壓力測量變送器采用金屬膜片，主要用于過程工業，可測量液體和氣體的壓力、液位、體積和質量。PMP71專為高壓測量場合設計，*高工作壓力可達700ba。帶快速設定功能，量程可調。設計符合IEC61508標準，滿足SIL2/3功能安全要求。提供MID計量認證證書，適可用于計量交接。

測量原理	絕壓和表壓
特點	數字式變送器，帶壓阻硅傳感器和焊接金屬膜片 高長期穩定性 通過自診斷功能提高安全性 第二層過程安全柵
供電電壓	4...20mA HART 10.5...45V DC（非防爆）： Ex ia：10.5...30V DC PROFIBUS PA： 9...32 V DC（非防爆） FOUNDATION Fieldbus： 9...32 V DC（非防爆）
參考測量精度	標準型：0.05%； 鉑金型：0.025%
長期穩定性	0.05% URL /年
過程溫度	-40...125 °C (-40...257 °F)
環境溫度	-40...85 °C (-40...185 °F)
傳感器	100 mbar...700 bar (1.5...10.500 psi) 表壓/絕壓
*小可標定量程	5 mbar (0.075 psi)
抗真空壓力	10 mbar (1.45 psi)
*大量程比	100:1
*大過壓限定值	1050 bar (15.750 psi)
過程連接	螺紋： G1/2...G2、R1/2、MNPT1/2...MNPT2、R1/2 法蘭： DN25...80、 ASME 1"...4"、 JIS 10K...20K
過程膜片的材質	316L、AlloyC合金、 銠>金
墊圈材質	無，焊接傳感器
填充液	硅油、 惰性油
外殼材質	鑄鋁、 AISI 316L
通信	4...20 mA HART 1...5V DC，低功率 PROFIBUS PA FOUNDATION Fieldbus
證書和認證	ATEX、FM、CSA、CSA C/US、IEC Ex、TIIS、INMETRO、NEPSI、EAC
安全認證	溢出保護WHG SIL
設計認證	EN10204-3.1 NACE MR0175
船級認證	GL/ABS
飲用水認證	NSF
特點	診斷功能
