應用
控制閥用于過程控制工程及工業應用
公稱通徑 DN 15 到 DN 300
公稱壓力 PN 10 到 PN 40
溫度 -196 到 450oC

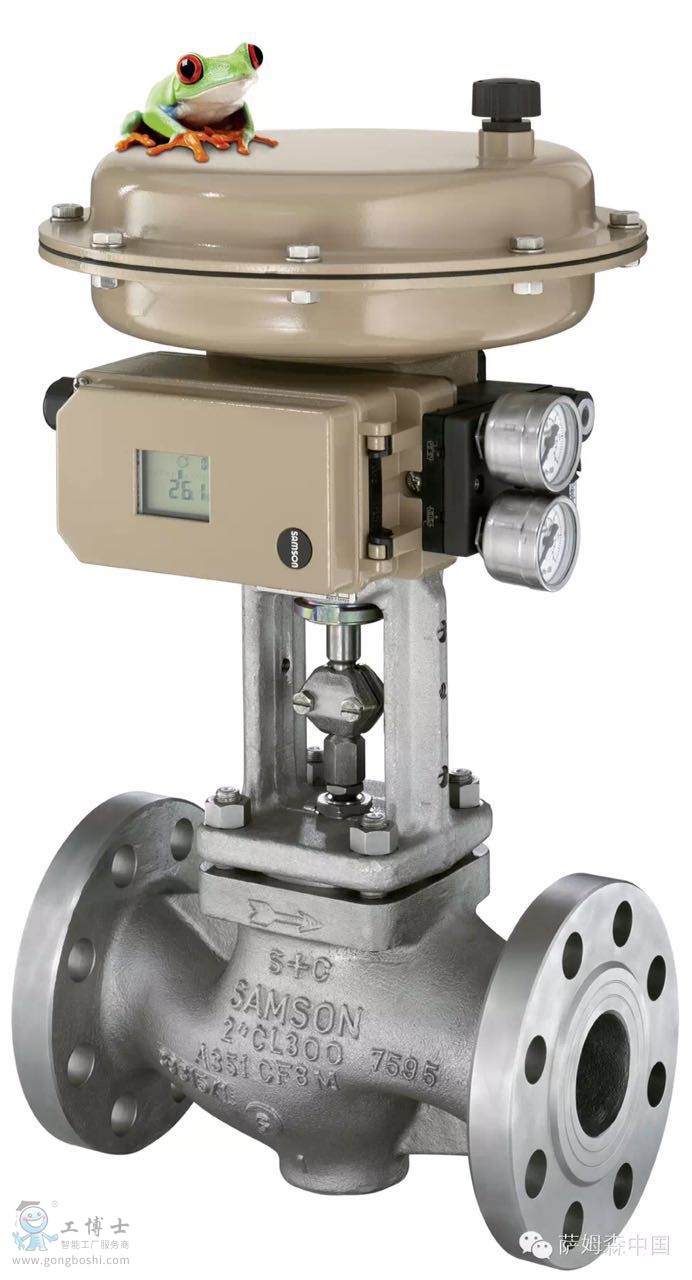

3241型直通單座閥可與下列配用：
· 3271型氣動執行機構（3241-1型控制閥）
· 3277型氣動執行機構（3241-7型控制閥）
閥體制造材料：
· 鑄鐵
· 球墨鑄鐵
· 耐腐蝕或抗低溫鑄鋼
· 鍛鋼或耐腐蝕鍛鋼
· 特殊材料
整體閥蓋*大到DN 150
閥芯：
· 金屬密封
· 軟密封
控制閥基于標準的模塊化設計，可配置各種附件：
閥門定位器、閥位開關、電磁閥和符合IEC 60534-6標準和
NAMUR規范的其它附件，詳見信息表T 8350 ZH。
類型
標準型 溫度范圍從-10到220oC
- 3241-1型（圖1和圖3）· DN 15到DN 300
配置3271型氣動執行機構（見數據表T 8310-1/-2 ZH）
- 3241-7型（圖2）· DN 15到DN 150：
配置可直接連接閥門定位器的3277型氣動執行機構（見數
據表T 8310-1 ZH）。
附加類型：
- 焊接連接
- 可調填料 · 參見信息表T 8000-1 ZH
- 用于降低噪聲的減躁器或AC-1/AC-2閥內件 · 參見數據
表T 8081 ZH和T 8082 ZH
- 多孔閥芯 · 按需要提供
- 壓力平衡閥芯 · 見技術數據
- 延長型閥蓋或波紋管密封 · 見技術數據
- 熱夾套 · 按需要提供
- 不銹鋼氣動執行機構 · 見數據表T 8310-1 ZH
- 附加手輪 · 見數據表T 8310-1/-2 ZH

- 3241-DWA型 · 用于PSA（pressure swing adsorption）
裝置的類型 · 見T 8012-1 ZH和T 8015-1 ZH
- 經過型式檢驗的類型 · 用于加熱系統（見數據表T 8016
ZH）、用于氣體已經過DIN/DVGW型式檢驗（見數據表T
8020 ZH）、用于液體燃料、液化石油氣（見數據表T 8022
ZH）。
- ANSI類型 · 見數據表T 8012 ZH
- 類型及尺寸按日本工業標準（JIS）· 根據要求提供
工作原理
工藝介質按箭頭指示方向流經控制閥。閥芯位置決定閥座和閥
芯之間的流通截面積。
故障-安全位置
根據氣動執行機構壓縮彈簧的不同裝配（詳見數據表T 8310-1
ZH和T 8310-2 ZH），當氣源故障時，控制閥可有兩個不同的
故障-安全位置。
氣動執行機構推桿伸出（FA）
當氣源故障時，氣動執行機構的彈簧使控制閥關閉。
氣動執行機構推桿縮回（FE）
當氣源故障時，氣動執行機構的彈簧使控制閥開啟。
壓差
允許的壓差見信息表T 8000-4 ZH。
