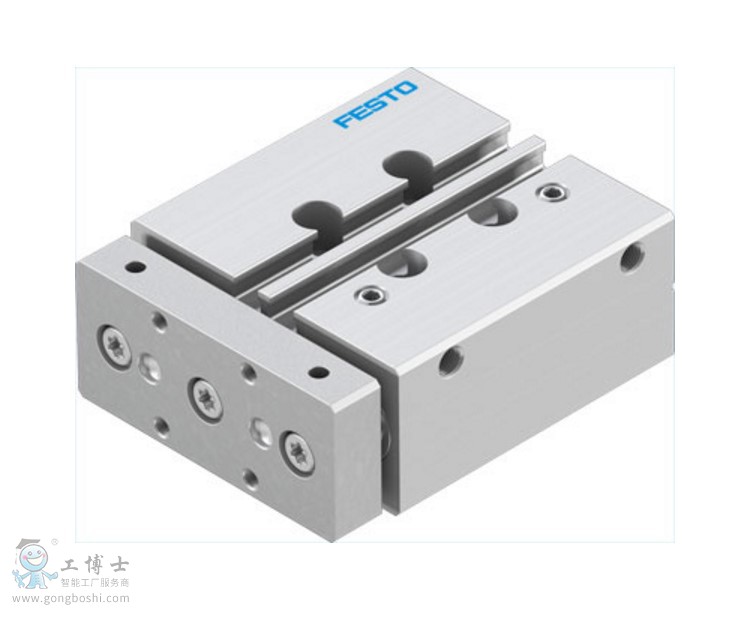

導向氣缸
DFM-12-25-P-A-GF
產品代號: 170826
內 置 導 軌 .
僅有在相應的安裝附件 SMB-8E 向外安裝時，SMTSO-8E型接近開關才可以被用在行程為20到40mm 的產品上。
| 從工作負載到連接板的重力中心距 |
25 mm |
| 行程 |
25 mm |
| 活塞直徑 |
12 mm |
| 驅動單元的運作模式 |
連接軛 |
| 緩沖 |
P: 兩端帶彈性緩沖環/板 |
| 裝配位置 |
任意 |
| 導向 |
普通軸承導向 |
| 設計結構 |
導向 |
| 位置檢測 |
用于接近式傳感器 |
| 工作壓力 |
2 ... 10 bar |
| *高速度 |
0.8 m/s |
| 工作模式 |
雙作用 |
| 工作介質 |
壓縮空氣符合ISO8573-1:2010 [7:4:4] |
| 關于工作和先導介質的說明 |
可以使用經過潤滑的壓縮空氣 (一旦使用后要求一直使用經過潤滑的壓縮空氣) |
| 耐腐蝕等級 CRC |
1 – 低腐蝕影響 |
| 環境溫度 |
-20 ... 80 °C |
| 在終端位置的沖擊能量 |
0.07 Nm |
| *大允許扭矩負載 Mx與行程的關系 |
0.48 Nm |
| 在規定的距離xs，*大有用負載和行程的函數關系 |
23 N |
| 6 bar時的理論作用力，回復行程 |
51 N |
| 6 bar時的理論作用力，進程 |
68 N |
| 移動質量 |
193 g |
| 產品重量 |
411 g |
| 其它可用接口 |
參見產品圖紙 |
| 氣動連接 |
M5 |
| 材料備注 |
符合 RoHS |
| 材料信息，蓋 |
鍛造鋁合金 |
| 材料信息，密封 |
NBR |
| 材料信息，殼體 |
鍛造鋁合金 |
| 材料信息，活塞桿 |
高合金鋼, 耐腐蝕 |
