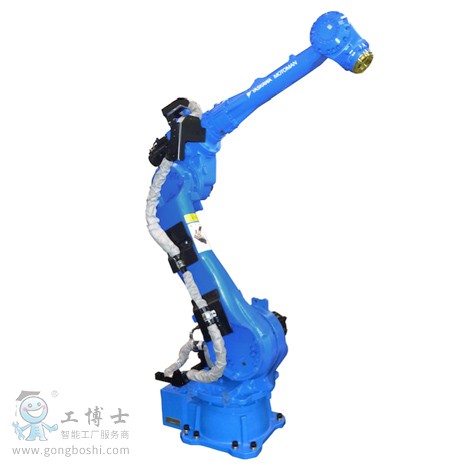

MH80Ⅱ
高生產效率多功能工業用機器人。
搭載豐富功能，高速機器人動作節拍。
6軸垂直多關節
負載：80Kg
動態范圍：2061mm
控制柜：DX200
用途：搬運、碼垛、組裝/分裝、噴涂
特點：
中型負載，適用范圍廣
全軸低功率輸出，無需設置安全柵欄，設備構成簡易
| 機器人型號 |
MH80Ⅱ |
| 適用控制柜 |
DX100/FS100L*4 |
| 設置*1 |
F,W,C |
| 自由度 |
6 |
| 可搬質量 |
80kg |
| 垂直伸長度 |
3578mm |
| 水平伸長度 |
2061mm |
| 重復定位精度*2 |
±0.07mm |
| 動作范圍 |
S軸（旋轉） |
-180° ~ +180° |
| L軸（下臂） |
-90° ~ +135° |
| E軸（肘） |
- |
| U軸（上臂） |
-170° ~ +251° |
| R軸（手腕旋轉） |
-360° ~ +360° |
| B軸（手腕擺動） |
-125° ~ +125° |
| T軸（手腕回轉） |
-360° ~ +360° |
| *大速度 |
S軸（旋轉） |
170°/s |
| L軸（下臂） |
140°/s |
| E軸（肘） |
- |
| U軸（上臂） |
160°/s |
| R軸（手腕旋轉） |
230°/s |
| B軸（手腕擺動） |
230°/s |
| T軸（手腕回轉） |
350°/s |
| 容許力矩 |
R軸（手腕旋轉） |
392N.m |
| B軸（手腕擺動） |
392N.m |
| T軸（手腕回轉） |
196N.m |
容許慣性力矩
（GD2/4） |
R軸（手腕旋轉） |
28kg.m2 |
| B軸（手腕擺動） |
28kg.m2 |
| T軸（手腕回轉） |
11kg.m2 |
| 本體質量 |
555kg |
| 電源容量*3 |
4.5kVA |
*1：F=置地式，W=掛壁式，C=倒掛式，S=支架式(掛壁式時，S軸的動作會有限制，請注意。)
*2：JIS B 8432為基準。
*3：因用途，動作模式而異。
