6GK1571-0BA00-0AA0

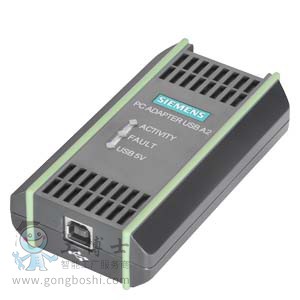

PC ADAPTER USB A2

產品類型名稱  PC 適配器 USB A2



          PC adapter USB A2 USB adapter (USB V2.0) for connection of a PG/PC or notebook to SIMATIC S7 via PROFIBUS or MPI contain USB cable 5 m, MPI cable 0.3 m can be used under Windows XP/Vista/ Windows 7 32/64 bit

傳輸速率

傳輸率

● 在**個接口處 / 符合 PROFIBUS          9.6 kbit/s ... 12 Mbit/s

接口

電氣連接數量

● 在**個接口處 / 符合 PROFIBUS          1

接口數量 / 依照 USB     1

電氣連接規格

● 在**個接口處 / 符合 PROFIBUS          9 針 Sub-D 插口 (RS 485)

● USB 接口    標準 B 插口

接口標準 / USB 2.0 是的

電源電壓、電流消耗、功率損耗

電壓類型 / 電源電壓     DC

電源類型 / 可選的外部供電 不

供電電壓

● 來自 USB    5 V

● 備注     直接通過 USB 供電

相對對稱公差 / DC 時

● 5 V 時 5 %

消耗電流

● 來自 USB    0.2 A

損耗功率 [W]   1 W

許可的環境條件

環境溫度

● 運行期間     0 ... 60 °C

● 存放期間     -40 ... +70 °C

● 運輸期間     -40 ... +70 °C

相對空氣濕度 / 30 °C 時 / 運行期間 / *大值     95 %

防護等級 IP      IP20

結構、尺寸和重量

模塊格式  USB V2.0 適配器

寬度  58 mm

高度  26 mm

深度  105 mm

凈重  0.365 kg

緊固類型 / 35 mm DIN 導軌安裝  不

結構相同的插入卡數量 / 插件 / 每個 PC 站點        1

模塊數量 / 備注     -

性能數據

產品功能 / 診斷

產品功能

● 端口診斷     是的

標準、規范、許可

標準

● 適用于 EMC       2004/108/EG

● 針對安全性 / CSA 和 UL cULus, UL 60950-1, CSA22.2

● 適用于干擾發射         EN 61000-6-3, EN 61000-6-4

● 適用于抗干擾性         EN 61000-6-1, EN 61000-6-2

資格證明

● CE標識        是的

● C-Tick   是的
