概述

SINAMICS V20——經濟、可靠、易用的基本型變頻器

基本型變頻器SINAMICS V20向小型OEM客戶提供*適合的經濟型解決方案。SINAMICS V20有四種外形尺寸可供選擇（FSA~FSD），提供三相400V和單相230V進線兩種規格，分別可覆蓋0.12~3kW，0.37~15kW的功率范圍。高可靠性設計，創新的冷卻設計，經久耐用。

無需調試軟件，通過簡單參數設定即可實現預定功能。內置常見的連接宏與應用宏，簡化操作，開箱即用。豐富的I/O接口，直觀的LED面板顯示，完善的集成功能，可以方便地應用在風機、泵、傳送裝置及攪拌機、混料機等設備中。同時，創新的節能方式及節能結果顯示，真正意義上節省費用。

SINAMICS V20提供強大的常見的風機、泵類應用功能及強大的保護功能，非常適合此類應用。

•  水泵氣穴保護

•  針對水泵堵塞的多脈沖高轉矩啟動以及防堵模式

•  用于調節工藝數值的PID控制器（例如，溫度、壓力、水平、流量）

•  多泵控制功能通過額外增加兩個定速驅動（級聯）來擴大流量范圍

•  霜凍和冷凝保護功能防止電機在極端環境條件下受潮

SINAMICS V20豐富了在啟動加速和制動停止應用上的功能，大大方便了搬運類的應用。

•  斜坡時間可調，平穩加速，減少對對齒輪單元、軸承、滾筒和輥軸的壓力

•  單脈沖高轉矩啟動功能適用于帶有較高啟動轉矩的傳送帶

•  通過使用制動電阻或直流制動功能實現動態性能

•  通過監控負載轉矩實現皮帶損壞檢測

對于連續加工類應用，SINAMICS V20強大的功能充分滿足在高性能和節能方面的需求。

•   異常不停機模式能夠保證不間斷的加工生產，從而實現較高的生產率

•   通過共直流母線對再生能量進行轉換

•  單脈沖高轉矩啟動功能適用于帶有較高啟動轉矩的機器

•  適合于紡織的擺頻功能

產品亮點及客戶受益

易于安裝

•  安裝方式多樣

-    壁掛式安裝及穿墻式安裝均可實現緊湊的并排安裝

-    無需額外組件即可正常運行

•  通訊靈活

-   變頻器端子可用作通訊端口

-  連接宏中預設了用于USS和MODBUS RTU通訊的參數，調試便捷

•  制動高效

-    集成直流制動，復合制動
-    通過制動單元及制動電阻可實現能耗制動，且制動電阻占空比可在5 %到100 %之間  調節
-    ≥ 7.5 kW的變頻器集成內置制動模塊，此類變頻器可以直接連接制動電阻

易于使用

•  參數克隆/版本升級

-    使用BOP（基本操作面板）接口模塊或參數下載器（使用參數下載器可不接主電源）能夠輕松實現兩臺變頻器之間的參數傳輸，縮短及簡化調試過程

• 宏方法

-  內置常用的連接宏與應用宏，簡化配置，快速調試

• 穩定可靠

-    更寬的電壓范圍、更好冷卻設計以及帶涂層的PCB板大大提升了變頻器在惡劣環境中的穩定性
-     保證在以下總線電壓范圍內可靠運行：
-    1AC 200 V … 240 V (-10 % / +10 %)
-    3AC 380 V … 480 V (-15 % / +10 %)
-    運行時的環境溫度*高可達60 °C

節約成本

•  運行過程中節能——ECO模式

-    內置用于V/f和V2/f控制的節能模式通過自動調節磁通電流實現節能
-    變頻器支持以kWh、CO2甚至當?shù)刎泿艈挝粊?lái)顯示能耗數值

•  運行過程中節能——DC共聯

-    相同額定功率的SINAMICS V20變頻器可以共用同一直流總線，能量再利用
-    減少對能耗制動以及外接組件的需求

•  運行過程中節能——休眠模式

-   變頻器和電機僅在工廠或機器需要時才運行
-   節能，延長電機使用壽命

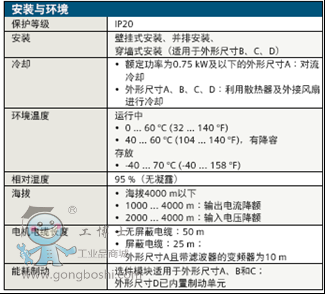

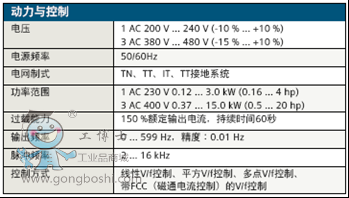

主要性能數據

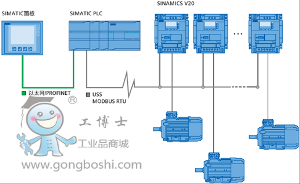

小型自動化解決方案

西門子SIMATIC 自動化產品與SINAMICS 驅動產品**結合，為機器制造商帶來**的小型自動化解決方案，覆蓋用戶對于人機交互、自動化控制以及驅動的全方位需求。

SINAMICS V20通過集成的USS或MODBUS可實現與SIMATIC PLC的靈活通訊，便捷高效。有利于用戶提升機器設備的性能，降低開發成本，大幅縮短機器設備的上市時間，真正有效地提高用戶的市場競爭力。

•   基于統一的PLC庫以及變頻器中預定義的宏實現簡單的系統配置
•  僅需一根電纜連接SINAMICS V20與USS或MODBUS RTU端口
•  控制器與變頻器的無縫融合，高效便捷
