FlexWasher™ W30是一款緊湊型機器人去毛刺清洗系統，低廉的運行成本在業內處于領先水平。
適用于狹小的生產空間以及只需配置單個高壓水去毛刺（HPWD ）噴嘴的工藝場合 。
系統操作

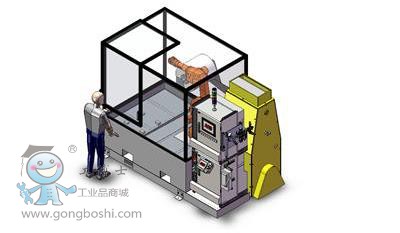

FlexWasherTM W30系統配備IRB 1600鑄造加強版機器人及HPWD噴嘴，可選配工件干燥用壓縮空氣炮。工件由定制夾具固定，夾具安裝在180°轉臺上，使工件所有表面均能得到徹底清洗。集成式除霧器抽取空氣中的水滴，并形成室內負壓，確保蒸汽不外逸。
閉環濾水
FlexWasherTM W30系統配備多級閉環濾水系統。真空或重力過濾器用于濾除顆粒物和浮油。選配的集成式油水分離器可撇除不溶性油。*后，一個普通或褶式袋濾器完成微粒細濾�？筛鶕髁�、碎屑量及可溶或不溶性油量，選擇*適用的過濾系統。
上料
FlexWasherTM W30系統可獨立安裝，人工上料；也可集成于全自動化系統，實現自動上料。L 型門設計使一種清洗室配置可同時兼容人工和自動上料。
| 占地面積 |
2000 x 1500 mm / 80” x 60” |
| 清潔室構造 |
有水區均采用不銹鋼或其他耐腐蝕材料制成。 |
| 機器人型號 |
IRB 1600 鑄造升級版, 7 kg / 15.4 lb |
| 工件尺寸 |
750 x 750 x 750 mm |
| (*大) |
30“ x 30” x 30” |
| 工件重量 |
50 kg / 110 lb |
| (*大) |
| 上料 |
人工或自動 |
| 工件夾具 |
根據工件形狀及工藝設計。 |
| HPWD工具 |
機器人攜帶的旋轉式、射流式、直體式和／或探頭式噴嘴，可選配集成式風機。 |
| 系統壓力 |
135 – 600 Bar / 2000 – 8500 psi |
| 過程壓力依材料定。 |
| 23 – 30 lpm / 6 – 8 gpm |
| 流量依噴口和壓力定。 |
| 濾水 |
多級閉環濾水，設真空（≥30 微米）或重力（≥50微米）過濾、紫外光消毒、普通或褶式袋濾（≥20 微米）及可選的油水分離環節。 |
| 空氣過濾 |
除霧器（300 cfm ）或選購的Dryflow 集霧器（250 cfm ）。 |
| 噪音水平 |
80 dba，或 77 dba（選購的靜音型） |
| 控制設備 |
獨立IRC5控制器，配備圖形化TPU 操作界面；可選購帶人機界面的集成式PLC 。 |
| 安全性 |
雙通道安全回路，3 位啟動裝置。可選配機器人伺服電機鎖定功能。 |
| 工藝化學 |
使用不含清洗劑的自來水�？砂垂に囈筮x配防銹功能。 |
| 潔凈度指標 |
需根據具體工件及規格分析 |
| 干燥度指標 |
無滴水。 |
| 需根據具體工件及規格分析。 |
主要應用領域
ABB FlexWasherTM 系統通常部署在產生毛刺、碎屑的生產環節之后，如：
機加工
鍛造
鑄造
沖壓
焊接
裝配
