VEGA VEGAFLEX 83 物位|導波雷達
VEGAFLEX 83免維護測量侵蝕性液體或流態介質，滿足*高衛生要求。 測量不受蒸汽，粘著，泡沫和冷凝等因素影響，測量結果***可靠。 VEGAFLEX 83 為經濟型匹配**的測量方案。

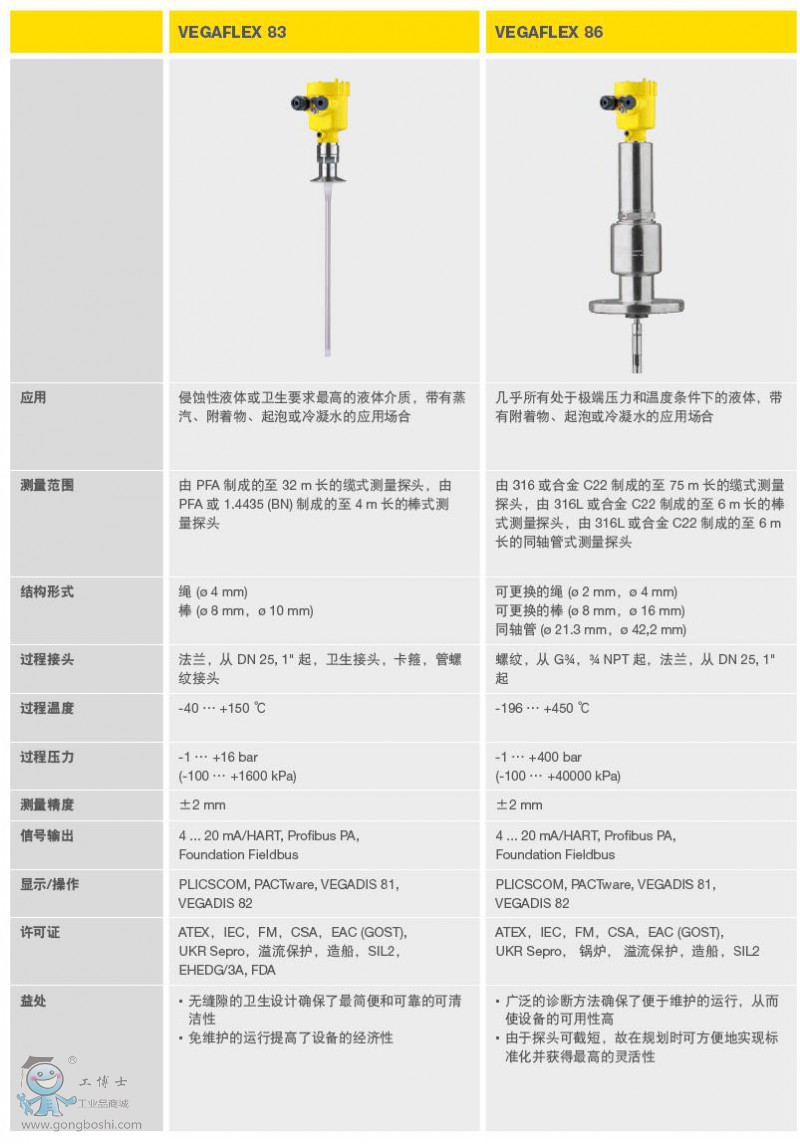

技術參數
Measuring range - Distance 32 m
Process temperature -40 ... 150 °C
Process pressure -1 ... 16 bar
Accuracy ± 2 mm
Version
Rod ø 10 mm, PFA-coated
Exchangeable rod ø 8 mm, polished
Exchangeable rod ø 8 mm, electropolished
Exchangeable rod ø 8 mm, electropolished, can be autoclaved
Cable ø 4 mm with gravity weight, PFA-coated
Materials,-wetted-parts
PFA
316L
TFM-PTFE
Flange connection ≥ DN25, ≥ 1"
Hygenic fittings
Clamp ≥ 2", DN50 - DIN32676, ISO2852
Clamp ≥ 3", DN65 - DIN32676, ISO2852
Slotted nut ≥ 1½", ≥ DN40 - DIN 11851
Slotted nut ≥ 2", DN50 - DIN 11851
Varivent ≥ DN25
Hygienice flange connection ≥ DN50 DIN11864-2
Swagelok VCR screwing
Hygienic socket. ≥ DN33 – DIN 11864-3
Safety ingold
Seal-material
EPDM
FKM
FEPM
Housing-material
Plastic
Aluminium
Stainless steel (precision casting)
Stainless steel (electropolished)
Protection-rating
IP 66/IP 68 (0.2 bar)
IP 66/IP 67
IP 66/IP 68 (1 bar)
Output
Profibus PA
Foundation Fieldbus
4 … 20 mA/HART - two-wire
Modbus
4 … 20 mA/HART - four-wire
Ambient temperature -40 ... 80 °C
物位|導波雷達
應用范圍
VEGAFLEX 系列的 TDR 傳感器適用于在液體和固料中測量物位。 它還可以在液體中額外測量?jī)煞N介質的界面。 即便是在高壓或極端溫度下，它們也能可靠地測量液體。 雷達式傳感器既可用于簡單測量，也可以用于測量腐蝕性介質，對于衛生要求很高的場合同樣適用。 這些傳感器能***可靠地測量輕型和重型固料，即使粉塵和噪音強烈，它們不受粘附物或產生的冷凝物的影響。
測量原理
高頻雷達脈沖被耦合到一根纜 (固料) 或一根棒 (液體) 上并沿著該探頭運行。 脈沖被介質表面反射。 測量?jī)x表利用雷達脈沖所需的運行時間和輸入的容器高度可以計算出物位。
優點
TDR 傳感器工作時與噪音、壓力或溫度波動無關，而且也不受密度變化、起泡、蒸汽或灰塵的影響。 探頭或容器壁上的附著物也不影響測量。 這使得設備的設計和規劃簡單易行。 向?qū)降牟僮髡f(shuō)明使調試工作不僅簡單、省時而且可靠。
導波物位-雷達傳感器，用于無菌容器和衛生應用
對于在無菌容器或食品制藥行業測量物位或界面，導波物位傳感器VEGAFLEX 83是理想的選擇。通過采用光滑的不銹鋼電極，它是用于敏感介質的清潔的解決方案，滿足*高的衛生要求。高品質的不銹鋼電極也可以測量腐蝕性，危險性的液體。測量不受介質特性，如：密度、溫度、泡沫或粘附的影響。
導波物位-雷達傳感器VEGAFLEX 83是用于測量衛生型液體的特殊電極，比如用于：
- 測量番茄醬攪拌機的物位
- 測量牛奶儲罐的物位
- 測量清潔度高的容器的物位
