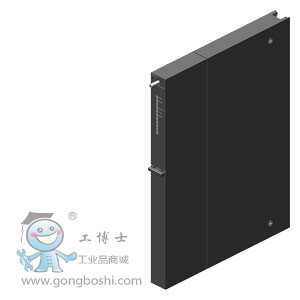

CP 441-1通訊模塊， 用于點對點連接，1通道，含配置軟件 CD
技術數據
| 一般信息 |
| 產品類型標志 |
CP 441-1 |
| 電源電壓 |
| 額定值 (DC) |
|
| ● DC 5 V |
是 |
| ● DC 24 V |
是 |
| 輸入電流 |
| 來自背板總線 DC 5 V，*大值 |
300 mA |
| 功率損失 |
| 功率損失，典型值 |
2.1 W; 包括 1x20mA-TTY 模塊 |
| 存儲器 |
| S7-CPU 存儲卡中每個接口所需的存儲空間 |
1 至 5 KB 用于參數；0 至 55 KB 用于消息文本 |
| 接口 |
| 接口數量 |
1; 選項 |
| 物理接口，20mA (TTY) |
是 |
| 物理接口，RS 232C (V.24) |
是 |
| 接口，RS 422/485 (X.27) |
是 |
| 20 mA (TTY)，屏蔽導線長度，*大值 |
1 000 m; 9600 bit/s 時 |
| RS 232，屏蔽導線長度，*大值 |
15 m; 115200 bit/s 時 |
| RS 422/485，屏蔽導線長度，*大值 |
1 200 m; 19200 bit/s 時 |
| 點對點 |
| ● 傳輸速率，*大值 |
115.2 kbit/s; *小 300 bit/s |
| ● 支持的打印機 |
HP Deskjet 噴墨打印機，HP 激光噴墨打印機，IBM Proprinter 打印機，用戶定義 |
| 集成協議驅動器 |
| — 3964 (R) |
是 |
| — ASCII |
是 |
| — RK512 |
否 |
| — 打印機 |
是 |
| — 可再裝入用戶自定義驅動器 |
否 |
| 傳輸速率，20 mA (TTY) |
| — 使用 3964 (R) 協議，*大值 |
19.2 kbit/s |
| — 使用 ASCII 協議，*大值 |
19.2 kbit/s |
| — 使用打印機驅動，*大值 |
19.2 kbit/s |
| 傳輸速率，RS 422/485 |
| — 使用 3964 (R) 協議，*大值 |
115.2 kbit/s |
| — 使用 ASCII 協議，*大值 |
115.2 kbit/s |
| — 使用打印機驅動，*大值 |
115.2 kbit/s |
| 傳輸速率，RS 232 |
| — 使用 3964 (R) 協議，*大值 |
115.2 kbit/s |
| — 使用 ASCII 協議，*大值 |
115.2 kbit/s |
| — 使用打印機驅動，*大值 |
115.2 kbit/s |
| 環境要求 |
| 運行中的環境溫度 |
| ● *小值 |
0 °C |
| ● *大值 |
60 °C |
| 相對空氣濕度 |
| ● 操作，*大值 |
95 % |
| 尺寸 |
| 寬度 |
25 mm |
| 高度 |
290 mm |
| 深度 |
210 mm |
| 重量 |
| 重量，約 |
580 g; 接口模塊：80 g |
