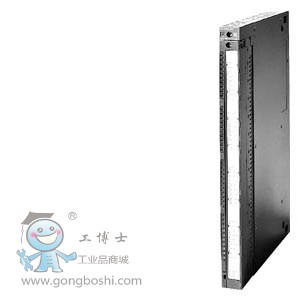

SIMATIC S7-400，SM 432模擬量輸出模塊，光隔離，8 AO，13 位分辨率，U/I

技術數據

電源電壓
負載電壓 L+
● 額定值 (DC)		24 V
● 反極性保護		是
輸入電流
來自電源電壓 L+，*大值		400 mA
來自背板總線 DC 5 V，*大值		150 mA
功率損失
功率損失，典型值		9 W
模擬輸出
模擬輸出端數量		8
電壓輸出，短路保護		是
電壓輸出，短路電流，*大值		30 mA
電流輸出，空載電壓，*大值		19 V
輸出范圍，電壓
● 0 至 10 V		是
● 1 V 至 5 V		是
● -10 V 至 +10 V		是
輸出范圍，電流
● 0 至 20 mA		是
● -20 mA 至 +20 mA		是
● 4 mA 至 20 mA		是
負載電阻（在額定輸出范圍內）
● 電壓輸出端的*小值		1 k
● 電壓輸出端的電容負載，*大值		1 µF
● 電流輸出端的*大值		500 共模電壓減小到 < 1 V 時為 600 歐姆
導線長度
● 屏蔽，*大值		200 m
輸出端的模擬值構成
集成和轉換時間/每通道分辨率
● 帶有過調制的分辨率（包括符號在內的位數），*大值		13 bit
● 轉換時間（每個通道）		420 µs; 在 1 至 5 V 和 4 至 20 mA 范圍內 420 μs；在所有范圍內 300 μs
起振時間
● 對于電阻負載		0.1 ms
● 對于電容負載		3.5 ms
● 對于電感負載		0.5 ms
誤差/精度
整個溫度范圍內的操作錯誤限制
● 電壓，與輸出范圍有關，(+/-)		0.5 %; +/-10 V，0 至 10 V，1 至 5 V
● 電流，與輸出范圍有關，(+/-)		1 %; +/-20 mA，4 至 20 mV
基本錯誤限制（25 °C 時的操作錯誤限制）
● 電壓，與輸出范圍有關，(+/-)		0.5 %; +/-10 V，0 至 10 V，1 至 5 V
● 電流，與輸出范圍有關，(+/-)		0.5 %; +/-20 mA，0 至 20 mA
電位隔離
模擬輸出電位隔離
● 在通道和背板總線之間		是
絕緣
絕緣測試，使用		2120 V DC 在總線和 L+/M 之間；2120 V DC 在總線和模擬部件之間；500 V DC 在總線和位置接地之間；500 V DC 在模擬部件和 L+/M 之間；2120 V DC 在總線和位置接地之間；2120 V DC 在 L+/M 和位置接地之間
尺寸
寬度		25 mm
高度		290 mm
深度		210 mm
重量
重量，約		650 g
