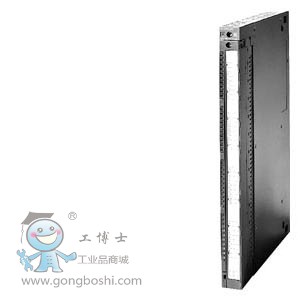

SIMATIC S7-400，SM 431模擬量輸入模塊，光隔離，16 AI，16 位分辨率，U/I/RESIST./THERMOEL./PT10 0，報警，診斷


技術數據

電源電壓
負載電壓 L+
● 額定值 (DC)		24 V; 只在為雙線測量變換器供電時需要
● 反極性保護		是
輸入電流
來自負載電壓 L+（空載），*大值		400 mA; 在 16 個互相連接、全控制的 2 線測量變換器中
來自背板總線 DC 5 V，*大值		700 mA
功率損失
功率損失，典型值		4.5 W
模擬輸入
模擬輸入端數量		16
● 電壓/電流測量時		16
● 測量電阻時		8
電壓輸入允許的輸入電壓（毀壞限制），*大值		18 V; 18 V 持續電壓，1 ms 內 75 V（占空比 1：20）
電流輸入允許的輸入電流（毀壞限制），*大值		40 mA
輸入范圍
● 電壓		是
● 電流		是
● 熱電偶		是
● 電阻溫度計		是
● 電阻		是
輸入范圍（額定值），電壓
● 1 V 至 5 V		是
● 輸入電阻（1 V 至 5 V）		1 M
● -1 V 至 +1 V		是
● 輸入電阻（-1 V 至 +1 V）		1 M
● -10 V 至 +10 V		是
● 輸入電阻（-10 V 至 +10 V）		1 M
● -2.5 V 至 +2.5 V		是
● 輸入電阻（-2.5 V 至 +2.5 V）		1 M
● -25 mV 至 +25 mV		是
● 輸入電阻（-25 mV 至 +25 mV）		1 M
● -250 mV 至 +250 mV		是
● 輸入電阻（-250 mV 至 +250 mV）		1 M
● -5 V 至 +5 V		是
● 輸入電阻（-5 V 至 +5 V）		1 M
● -50 mV 至 +50 mV		是
● 輸入電阻（-50 mV 至 +50 mV）		1 M
● -500 mV 至 +500 mV		是
● 輸入電阻（-500 mV 至 +500 mV）		1 M
● -80 mV 至 +80 mV		是
● 輸入電阻（-80 mV 至 +80 mV）		1 M
輸入范圍（額定值），電流
● 0 至 20 mA		是
● 輸入電阻（0 至 20 mA）		50
● -10 mA 至 +10 mA		是
● 輸入電阻（-10 mA 至 +10 mA）		50
● -20 mA 至 +20 mA		是
● 輸入電阻（-20 mA 至 +20 mA）		50
● 4 mA 至 20 mA		是
● 輸入電阻（4 mA 至 20 mA）		50
● -5 mA 至 +5 mA		是
● 輸入電阻（-5 mA 至 +5 mA）		50
輸入范圍（額定值），熱電偶
● 類型 B		是
● 類型 E		是
● 類型 J		是
● 類型 K		是
● 類型 L		是
● 類型 N		是
● 類型 R		是
● 類型 S		是
● 類型 T		是
● 類型 U		是
輸入范圍（額定值），電阻溫度計
● Ni 100		是
● 輸入電阻 (Ni 100)		1 M
● Ni 1000		是
● 輸入電阻 (Ni 1000)		1 M
● Pt 100		是
● 輸入電阻 (Pt 100)		1 M
● Pt 1000		是
● 輸入電阻 (Pt 1000)		1 M
● Pt 200		是
● 輸入電阻 (Pt 200)		1 M
● Pt 500		是
● 輸入電阻 (Pt 500)		1 M
輸入范圍（額定值），電阻
● 0 至 48 歐姆		是
● 輸入電阻（0 至 48 歐姆）		1 M
● 0 至 150 歐姆		是
● 輸入電阻（0 至 150 歐姆）		1 M
● 0 至 300 歐姆		是
● 輸入電阻（0 至 300 歐姆）		1 M
● 0 至 600 歐姆		是
● 輸入電阻（0 至 600 歐姆）		1 M
● 0 至 6000 歐姆		是; 至 5000 Ohm 可用
● 輸入電阻（0 至 6000 歐姆）		1 M
熱電偶 (TC)
溫度補償
— 使用補償盒進行的外部溫度補償		是
— 使用 Pt100 進行的外部溫度補償		是
— 動態參考溫度值		是
特性線性化
● 可參數化		是
— 對于熱電偶		類型 B、E、J、K、L、N、R、S、T、U
— 用于電阻溫度計		Pt100, Pt200, Pt500, Pt1000, Ni100, Ni1000
導線長度
● 屏蔽，*大值		200 m; 熱電偶和輸入范圍 <= 80 mV 時為 50 m
輸入端的模擬值構成
集成和轉換時間/每通道分辨率
● 帶有過調制的分辨率（包括符號在內的位數），*大值		16 bit; 16 / 16 / 16
● 可參數化的集成時間		是
● 基本轉換時間 (ms)		6 / 20,1 / 23,5 ms
● 積分時間 (ms)		2,5 / 16,7 / 20 ms
● 基本轉換時間，包含積分時間 (ms)
— 斷線監測的額外轉換時間		4.3 / 4.3 / 4.3 ms
— 電阻測量的額外轉換時間		12 / 40,2 / 47 ms
— 斷線監測和電阻測量的額外轉換時間		5,5 ms
● 對于干擾頻率 f1（單位 Hz）的干擾電壓抑制		400 / 60 / 50 Hz
傳感器
信號傳感器連接
● 用于電壓測量		是; 可能
● 對于作為兩線制測量變送器時的電流測量		是
● 對于作為四線制測量變送器時的電流測量		是
● 對于利用兩線制接口進行的電阻測量		是; 電纜電阻被一同測量
● 對于利用三線制接口進行的電阻測量		是
● 對于利用四線制接口進行的電阻測量		是
誤差/精度
整個溫度范圍內的操作錯誤限制
● 電壓，與輸入范圍有關，(+/-)		0.3 %; +/-250 mV 時 +/-0.3 %，+/-500 mV，+/-1 V，+/-2.5 V，+/-5 V，1 至 5 V，+/- 10 V；+/-80 mV 時 +/-0.31 %；+/-50 mV 時 +/-0.32 %；+/-25 mV 時 +/-0.35 %；
● 電流，與輸入范圍有關，(+/-)		0.3 %; 0 至 20 mA 時，+/-5 mA，+/-10 mA，+/- 20 mA，4 至 20 mA
● 電阻，與輸入范圍有關，(+/-)		0.3 %; 0 至 48 Ohm 時 +/- 0.3 %（4 導體測量），0 至 150 Ohm（4 導體測量），0 至 300 Ohm（4 導體測量），0 至 600 Ohm（4 導體測量），0 至 5000 Ohm（4 導體測量，在 6000 Ohm 范圍內）；0 至 300 Ohm 時 +/- 0.4 %（3 導體測量），0 至 600 Ohm（3 導體測量），0 至 5000 Ohm（3 導體測量，在 6000 Ohm 范圍內）
● 熱電阻，與輸入范圍有關，(+/-)		0.4 %
基本錯誤限制（25 °C 時的操作錯誤限制）
● 電壓，與輸入范圍有關，(+/-)		0.15 %; ±250 mV 時 ±0.15%，±500 mV，±1 V，±2.5 V，±5 V，1 V 至 5 V，±10 V；±80 mV 時 ±0.17%；±50 mV 時 ±0.19%；±25 mV 時 ±0.23%
● 電流，與輸入范圍有關，(+/-)		0.15 %; 0 至 20 mA 時，+/-5 mA，+/-10 mA，+/- 20 mA，4 至 20 mA
● 電阻，與輸入范圍有關，(+/-)		0.15 %; 0 至 48 歐姆時 +/- 0.15 %（4 導體測量），0 至 150 歐姆（4 導體測量），0 至 300 歐姆（4 導體測量），0 至 5000 歐姆（4 導體測量，在 6000 歐姆范圍內）；0 至 300 歐姆時 +/- 0.3 %（3 導體測量），0 至 600 歐姆（3 導體測量），0 至 5000 歐姆（3 導體測量，在 6000 歐姆范圍內）
● 熱電阻，與輸入范圍有關，(+/-)		0.3 %
報警/診斷/狀態信息
診斷		是; 可參數化
報警
● 診斷報警		是; 可參數化
● 極限值報警		是; 可參數化
電位隔離
模擬輸入電位隔離
● 模擬輸入電位隔離		是; 內部/外部
● 在通道之間		否
絕緣
絕緣測試，使用		2120 V DC 在總線和 L+/M 之間；2120 V DC 在總線和模擬部件之間；500 V DC 在總線和位置接地之間；500 V DC 在模擬部件和 L+/M 之間；2120 V DC 在總線和位置接地之間；2120 V DC 在 L+/M 和位置接地之間
尺寸
寬度		25 mm
高度		290 mm
深度		210 mm
重量
重量，約		500 g
