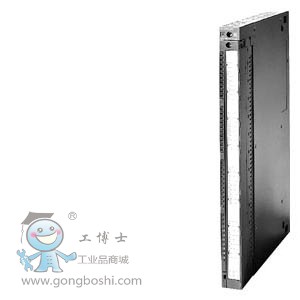

SIMATIC S7-400，SM 421數字量輸入模塊，浮置，32 DI，120V DC/AC
技術數據
| 輸入電流 |
| 來自背板總線 DC 5 V，*大值 |
200 mA |
| 功率損失 |
| 功率損失，典型值 |
6.5 W |
| 數字輸入 |
| 數字輸入端數量 |
32 |
| 可同時控制的輸入端數量 |
| ● 可同時控制的輸入端數量 |
32 |
| 輸入電壓 |
| ● 輸入電壓類型 |
AC/DC |
| ● 額定值 (UC) |
120 V |
| ● 對于信號“0” |
UC 0 至 20 V |
| ● 對于信號“1” |
AC 79 至 132 V；DC 80 至 132 V |
| ● 頻率范圍 |
47 ... 63 Hz |
| 輸入電流 |
| ● 對于信號“0”，*大值（允許的閉路電流） |
1 mA |
| ● 對于信號“1”，典型值 |
2 mA; 2 至 5 mA |
| 輸入延遲（輸入電壓為額定值時） |
| 對于標準輸入端 |
| — 從“0”到“1”時，*小值 |
5 ms |
| — 從“0”到“1”時，*大值 |
25 ms; 10 / 20 ms |
| 導線長度 |
| ● 屏蔽，*大值 |
1 000 m |
| ● 未屏蔽，*大值 |
600 m |
| 傳感器 |
| 可連接傳感器 |
| ● 雙線傳感器 |
是 |
| — 允許的閉路電流（雙線傳感器） *大值 |
1 mA |
| 電位隔離 |
| 數字輸入電位隔離 |
| ● 在通道之間，分組點數 |
8 |
| ● 在通道和背板總線之間 |
是 |
| 絕緣 |
| 絕緣測試，使用 |
AC 1500 V |
| 尺寸 |
| 寬度 |
25 mm |
| 高度 |
290 mm |
| 深度 |
210 mm |
| 重量 |
| 重量，約 |
600 g |
