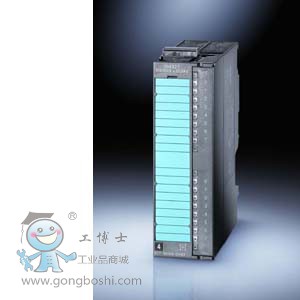

SIMATIC S7-300, 邏輯輸入 SM 331, 個體分離 AC250V, 6 AI 熱電偶, 類型B, E, J, K, L, N, R, S, T 電壓: +/-25MV BIS +/-1V 16 位, 50 MS, 1 X 40 針


技術數據

電源電壓
負載電壓 L+
● 額定值 (DC)		24 V
● 反極性保護		是
輸入電流
來自負載電壓 L+（空載），*大值		150 mA
來自背板總線 DC 5 V，*大值		100 mA
功率損失
功率損失，典型值		2.2 W
模擬輸入
模擬輸入端數量		6
電壓輸入允許的輸入電壓（毀壞限制），*大值		35 V; 35 V 持續電壓，*大 1 s 內 75 V（占空比 1：20）
輸入范圍
● 電壓		是
● 電流		否
● 熱電偶		是
● 電阻溫度計		否
● 電阻		否
輸入范圍（額定值），電壓
● 0 至 +10 V		否
● 1 V 至 5 V		否
● 1 V 至 10 V		否
● -1 V 至 +1 V		是
● 輸入電阻（-1 V 至 +1 V）		10 M
● -10 V 至 +10 V		否
● -2.5 V 至 +2.5 V		否
● -250 mV 至 +250 mV		是
● 輸入電阻（-250 mV 至 +250 mV）		10 M
● -5 V 至 +5 V		否
● -50 mV 至 +50 mV		是
● 輸入電阻（-50 mV 至 +50 mV）		10 M
● -500 mV 至 +500 mV		是
● 輸入電阻（-500 mV 至 +500 mV）		10 M
● -80 mV 至 +80 mV		是
● 輸入電阻（-80 mV 至 +80 mV）		10 M
輸入范圍（額定值），電流
● 0 至 20 mA		否
● -10 mA 至 +10 mA		否
● -20 mA 至 +20 mA		否
● -3.2 mA 至 +3.2 mA		否
● 4 mA 至 20 mA		否
輸入范圍（額定值），熱電偶
● 類型 B		是
● 輸入電阻（類型 B）		10 M
● 類型 C		是
● 輸入電阻（類型 C）		10 M
● 類型 E		是
● 輸入電阻（類型 E）		10 M
● 類型 J		是
● 輸入電阻（類型 J）		10 M
● 類型 K		是
● 輸入電阻（類型 K）		10 M
● 類型 L		是
● 輸入電阻（類型 L）		10 M
● 類型 N		是
● 輸入電阻（類型 N）		10 M
● 類型 R		是
● 輸入電阻（類型 R）		10 M
● 類型 S		是
● 輸入電阻（類型 S）		10 M
● 類型 T		是
● 輸入電阻（類型 T）		10 M
● 類型 U		是
● 輸入電阻（類型 U）		10 M
● 類型 TXK/TXK(L) 符合 GOST		是
● 輸入電阻（類型 TXK/TXK(L) 符合 GOST）		10 M
輸入范圍（額定值），電阻溫度計
● Cu 10		否
● Ni 100		否
● Ni 1000		否
● LG-Ni 1000		否
● Ni 120		否
● Ni 200		否
● Ni 500		否
● Pt 100		否
● Pt 1000		否
● Pt 200		否
● Pt 500		否
輸入范圍（額定值），電阻
● 0 至 150 歐姆		否
● 0 至 300 歐姆		否
● 0 至 600 歐姆		否
● 0 至 6000 歐姆		否
熱電偶 (TC)
溫度補償
— 可參數化		是
— 內部溫度補償		是
— 使用補償盒進行的外部溫度補償		是
— 使用 Pt100 進行的外部溫度補償		是
特性線性化
● 可參數化		是
— 對于熱電偶		類型 B、E、J、K、L、N、R、S、T、U、C、TXK、XK(L)
— 用于電阻溫度計		否
導線長度
● 屏蔽，*大值		200 m
輸入端的模擬值構成
測量原理		集成
集成和轉換時間/每通道分辨率
● 帶有過調制的分辨率（包括符號在內的位數），*大值		16 bit; 二進制補碼
● 可參數化的集成時間		是
● 基本轉換時間 (ms)		30 / 50 / 60 / 300 ms
● 積分時間 (ms)		10/16.67/20/100 ms
● 對于干擾頻率 f1（單位 Hz）的干擾電壓抑制		10 / 50 / 60 / 400 Hz
誤差/精度
整個溫度范圍內的操作錯誤限制
● 電壓，與輸入范圍有關，(+/-)		0 ... 60 °C 時的操作誤差：±0.12 % @ ±25 mV，±0,08 % @ ±50 mV，±0.6 % @ ±80 mV，±0.05 % @ ±250 mV，±0.05 % @ 500 mV，±0.05 % @ ±1 V
基本錯誤限制（25 °C 時的操作錯誤限制）
● 電壓，與輸入范圍有關，(+/-)		詳細信息參見手冊
報警/診斷/狀態信息
診斷功能		是; 可參數化
報警
● 診斷報警		是; 各個通道
● 極限值報警		是; 可參數化
● 過程報警		是; 可參數化
診斷信息
● 診斷信息可讀		是
診斷顯示 LED
● 累積故障 SF（紅色）		是
電位隔離
模擬輸入電位隔離
● 在通道和背板總線之間		是
絕緣
絕緣測試，使用		DC 2500 V
連接技術
需要的前置插頭		40 針
尺寸
寬度		40 mm
高度		125 mm
深度		120 mm
重量
重量，約		272 g
