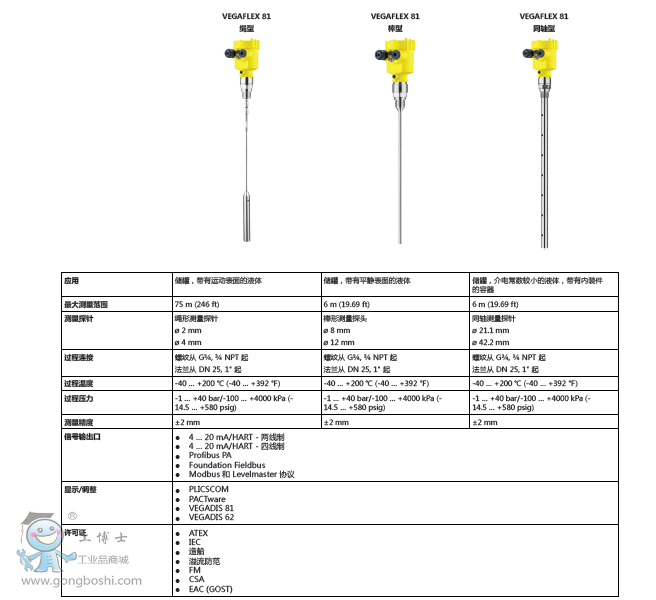

德國VEGA VEGAFLEX 81 繩型制導雷達物位測量儀
應用：儲罐，帶有運動表面的液體
*大測量范圍：75 m (246 ft)
測量探針：繩形測量探針ø 2 mm和ø 4 mm
過程連接：螺紋從 G¾, ¾ NPT 起法蘭從 DN 25, 1" 起
過程溫度：-40 … +200 ℃ (-40 … +392 ℉)
過程壓力： -1 … +40 bar/-100 … +4000 kPa (-14.5 … +580 psig)
測量精度：±2 mm
信號輸出：
• 4 … 20 mA/HART-兩線制
• 4 … 20 mA/HART-四線制
• Profibus PA
• Foundation Fieldbus
• Modbus 和 Levelmaster協議
顯示調整：
• PLICSCOM
• PACTware
• VEGADIS 81
• VEGADIS 62
許可證：
• ATEX
• IEC
• 造船
• 溢流防范
• FM
• CSA
• EAC(GOST)
應用范圍
VEGAFLEX 系列的 TDR 傳感器適用于在液體和固料中測量物位。 它還可以在液體中額外測量兩種介質的界面。 即便是在高壓或極端溫度下，它們也能可靠地測量液體。 雷達式傳感器既可用于簡單測量，也可以用于測量腐蝕性介質，對于衛生要求很高的場合同樣適用。 這些傳感器能絕對可靠地測量輕型和重型固料，即使粉塵和噪音強烈，它們不受粘附物或產生的冷凝物的影響。
測量原理
高頻雷達脈沖被耦合到一根纜 (固料) 或一根棒 (液體) 上并沿著該探頭運行。 脈沖被介質表面反射。 測量儀表利用雷達脈沖所需的運行時間和輸入的容器高度可以計算出物位。
優點
TDR 傳感器工作時與噪音、壓力或溫度波動無關，而且也不受密度變化、起泡、蒸汽或灰塵的影響。 探頭或容器壁上的附著物也不影響測量。 這使得設備的設計和規劃簡單易行。 向?qū)降牟僮髡f明使調試工作不僅簡單、省時而且可靠。
