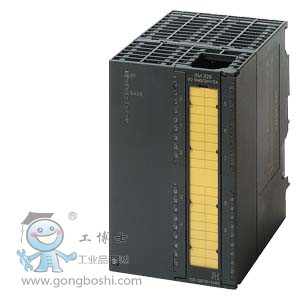

SIMATIC S7, 數字輸入 SM 326, 8 DI; DC 24V, 防爆型, 防爆型故障安全輸入用于 SIMATIC S7 F 系統, 1 X 40 針


技術數據

電源電壓
額定值 (DC)		24 V
輸入電流
來自負載電壓 L+（空載），*大值		160 mA
來自背板總線 DC 5 V，*大值		90 mA
傳感器供電
輸出端數量		8
輸出電壓類型		DC 8.2 V
功率損失
功率損失，典型值		4.5 W
數字輸入
數字輸入端數量		8; 8（單通道）；4（雙通道）
可同時控制的輸入端數量
所有安裝位置
— *高可達 40 ℃，*大值		8; 垂直安裝
— *高可達 60 ℃，*大值		8; 水平安裝
輸入電壓
● 輸入電壓類型		DC
● 額定值 (DC)		根據 DIN 19234 或 NAMUR
輸入電流
● 對于信號“0”，*大值（允許的閉路電流）		0.35 至 1.2 mA
● 對于信號“1”，典型值		2.1 至 7 mA
輸入延遲（輸入電壓為額定值時）
對于 NAMUR 輸入端
— 從“0”到“1”時，*大值		1.2 至 3 ms
— 從“1”到“0”時，*大值		1.2 至 3 ms
導線長度
● 屏蔽，*大值		200 m
● 未屏蔽，*大值		100 m
報警/診斷/狀態信息
報警
● 診斷報警		是
診斷信息
● 診斷信息可讀		是
診斷顯示 LED
● 故障安全模式		是
● 累積故障 SF（紅色）		是
防爆參數
防爆組件		是
輸入電路（每個通道）的*大值
● Co（允許的外部電容），*大值		3 µF
● Io（短路電流），*大值		13.9 mA
● Lo（允許的外部電感），*大值		80 mH
● Po（負載功率），*大值		33.1 mW
● Uo（輸出空載電壓），*大值		10 V
● Um（故障電壓），*大值		60 V DC/30 V AC
● Ta（允許的環境溫度），*大值		60 °C
電位隔離
數字輸入電位隔離
● 在通道之間		是
● 在通道和背板總線之間		是
● 在通道和電子元件電源電壓之間		是
絕緣
絕緣測試，使用		DC 500 V
使用如下設備檢測
● 相對于背板總線的通道和負載電壓 L+		AC 1500 V
● 互連通道		AC 1500 V
● 相對于背板總線的負載電壓 L+		500 V DC/350 V AC
標準、許可、證書
安全運行中可達到的*大安全等級
● 符合 DIN VDE 0801		AK 4（單通道），AK 5 和 6（雙通道）
● 符合 EN 954		4
● SIL 按照 IEC 61508		SIL 2（單通道），SIL 3（雙通道）
在防爆區域使用
● KEMA 測試編號		99 ATEX 2671 X
連接技術
需要的前置插頭		40 針
尺寸
寬度		80 mm
高度		125 mm
深度		120 mm
重量
重量，約		482 g
