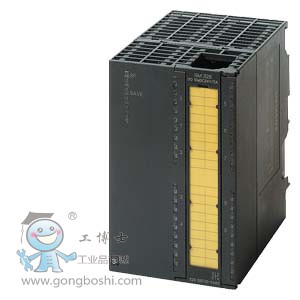

SIMATIC S7, 數字輸入 SM 326, F-DI 24 X DC 24V, 故障安全數字輸入 用于 帶有診斷.干擾的SIMATIC S7 故障安全系統, 1 X 40 針
技術數據
| 電源電壓 |
| 額定值 (DC) |
24 V |
| 輸入電流 |
| 來自負載電壓 L+（空載），*大值 |
450 mA |
| 來自背板總線 DC 5 V，*大值 |
100 mA |
| 傳感器供電 |
| 輸出端數量 |
4; 電勢分離 |
| 輸出電流 |
| ● 額定值 |
400 mA |
| 功率損失 |
| 功率損失，典型值 |
10 W |
| 數字輸入 |
| 數字輸入端數量 |
24 |
| 可同時控制的輸入端數量 |
| 所有安裝位置 |
| — *高可達 40 ℃，*大值 |
24 |
| — *高可達 60 ℃，*大值 |
24; （24 V 時）或者 18（28.8 V 時） |
| 輸入電壓 |
| ● 輸入電壓類型 |
DC |
| ● 額定值 (DC) |
24 V |
| ● 對于信號“0” |
-30 至 +5V |
| ● 對于信號“1” |
+11 至 +30V |
| 輸入電流 |
| ● 對于信號“0”，*大值（允許的閉路電流） |
2 mA |
| ● 對于信號“1”，典型值 |
10 mA |
| 輸入延遲（輸入電壓為額定值時） |
| 對于標準輸入端 |
| — 從“0”到“1”時，*大值 |
3.4 ms |
| — 從“1”到“0”時，*大值 |
3.4 ms |
| 導線長度 |
| ● 屏蔽，*大值 |
200 m |
| ● 未屏蔽，*大值 |
100 m |
| 傳感器 |
| 可連接傳感器 |
| ● 雙線傳感器 |
是; 在短路測試關閉時 |
| — 允許的閉路電流（雙線傳感器） *大值 |
2 mA |
| 報警/診斷/狀態信息 |
| 診斷功能 |
是 |
| 報警 |
| ● 診斷報警 |
是 |
| 診斷信息 |
| ● 診斷信息可讀 |
是 |
| 診斷顯示 LED |
| ● 故障安全模式 |
是 |
| ● 累積故障 SF（紅色） |
是 |
| 防爆參數 |
| 輸入電路（每個通道）的*大值 |
| ● Ta（允許的環境溫度），*大值 |
60 °C |
| 電位隔離 |
| 數字輸入電位隔離 |
| ● 在通道之間 |
是 |
| ● 在通道之間，分組點數 |
12 |
| ● 在通道和背板總線之間 |
是 |
| 絕緣 |
| 絕緣測試，使用 |
500 V DC/350 V AC |
| 標準、許可、證書 |
| 安全運行中可達到的*大安全等級 |
| ● 符合 DIN VDE 0801 |
AK 6 |
| ● 符合 EN 954 |
4 類線 |
| ● SIL 按照 IEC 61508 |
SIL 3 |
| 連接技術 |
| 需要的前置插頭 |
40 針 |
| 尺寸 |
| 寬度 |
80 mm |
| 高度 |
125 mm |
| 深度 |
120 mm |
| 重量 |
| 重量，約 |
442 g |
